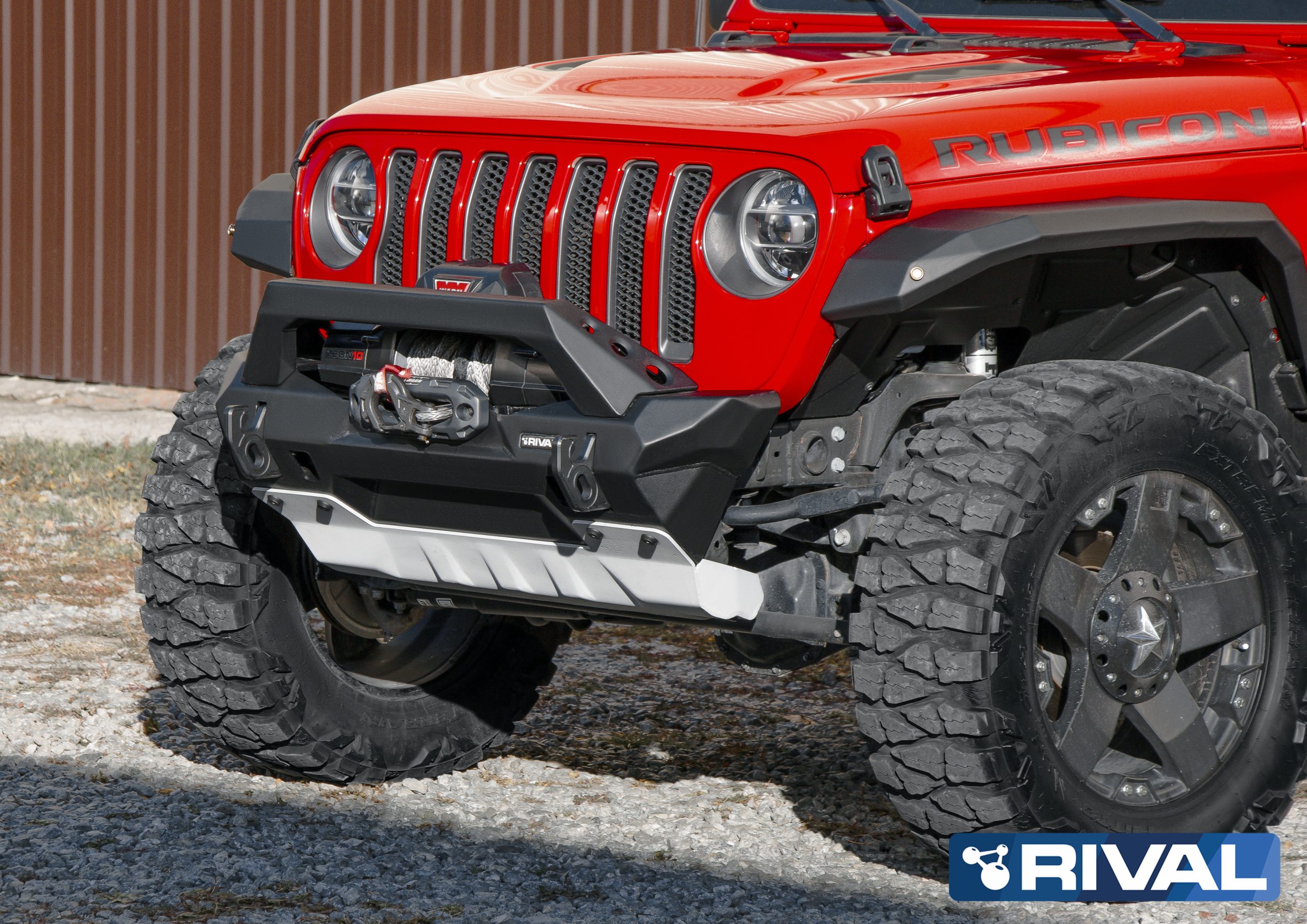

Ești interesat să afli cum se instalează cum se instalează Bara Fata Aluminiu HD Rival 2D.2701.1 pe Jeep Wrangler JK, JL, JT. Best Ride îți pune la dispoziție instrucțiuni complete cu privire la montajul produsului, pentru ca tu sau mecanicul tău sa urmezi pașii potriviți.
Avertisment !
Pentru a reduce riscul de vătămare gravă sau deteriorare, vă rugăm să citiți și să înțelegeți toate instrucțiunile și procedurile înainte de a încerca să instalați sau să utilizați acest produs. Ochelarii de protecție trebuie să fie purtați în permanență în timpul instalării sau întreținerii acestui produs. Asigurați-vă că toate șuruburile de montare sunt tensionate după 1000 km și periodic acolo după .
NOTĂ !
Deși Bara Fata Aluminiu HD Rival 2D.2701.1 pe Jeep Wrangler JK, JL, JT, adaugă protecție suplimentară vehiculului dumneavoastră, trebuie luate măsuri de precauție pentru a evita deteriorarea. Mergeți întotdeauna la condițiile și împrejurimile dvs.
Notificare de siguranță!
- Bara de protecție RIVAL este proiectată pentru a completa utilizarea și designul vehiculului specificat în condițiile specificate de producătorul vehiculului.
- În timpul conducerii vehiculului cu orice viteză, trebuie evitată întotdeauna coliziunea cu orice alt vehicul, animal sau obiect.
- În urma oricărei coliziuni cu orice alt vehicul , animal sau obiect , Bara de protecție RIVAL și vehiculul trebuie inspectate de un mecanic specializat sau calificat corespunzător pentru posibile deteriorari ale componentelor și ansamblurilor pentru a confirma adecvarea pentru utilizarea ulterioară a vehiculului .
- Se recomandă insistent să nu conduceți un vehicul cu bara de protecție sau componentele sale deteriorate. În caz de deteriorare , vă rugăm să contactaţi cel mai apropiat dealer RIVAL. Vehiculul, sau unde bara de protecție a fost avariată, este extrem de periculoasa și trebuie evitata cu orice preț.
- Funcționarea unui vehicul în care bara de protecție nu este atașată și fixată corespunzător de vehicul sau unde bara de protecție a fost deteriorată este extrem de periculoasă și trebuie evitată cu orice preț.
- Se recomandă să efectuaţi inspecţii regulate ale tuturor elementelor barei de protecţie , cum ar fi toate şuruburile , firele , conectorii.
- Cu bara de protecție RIVAL poate fi instalat un troliu cu o capacitate de tragere de până la 12000 lb. Nu este recomandabil să depășiți această capacitate de tragere, deoarece pot apărea daune, răni sau deces atunci când capacitatea recomandată de 12000 lb este depășită. Bara de protecție Rival oferă găuri de montare standard de 4 1/2″ x10″.
Notificare de instalare Bara Fata Aluminiu HD Rival 2D.2701.1 pe Jeep Wrangler JK, JL, JT
- Siguranța personală în timpul procesului de instalare trebuie respectată în orice moment și utilizare.
- Timp estimat de instalare: 2 ore.
- Bara de protecție RIVAL trebuie montată și fixată pe vehicul conform acestui manual de instalare a echipamentului personal de siguranță este foarte recomandat.
- Nu instalați această bară de protecție pe alte modele de vehicule decât cele permise în acest manual.
- Verificați legile de siguranță de stat și locale cu privire la tipurile și înălțimile de bare de protecție permise.
- Dacă ați cumpărat bara de protecție 2D.2701.1, vă rugăm să utilizați această instrucțiune pentru a instala bara de protecție, apoi consultați ghidul de instalare a luminilor LED.
Instrumente necesare
- Trusă cu instrumente de bază
- Cheie dinamometrică
- Surubelniță cu cap încrucișat și cu cap plat
Setare Cuplu
- M69 N – m ( 6.6 lb / ft )
- M10 – 30 N · m ( 22.1 lb / ft )
- M12 – 77 N – m ( 56.8 lb / ft )
Informații tehnice
Instalare Troliu
Un troliu cu o capacitate de tragere de pana la 12000 lbs poate fi instalat cu bara de protectie RIVAL. Nu este recomandat să depășiți această capacitate de tragere, deoarece pot apărea daune, răni sau deces atunci când capacitatea recomandată de 12000 lbs este depășită.
Dimensiuni Troliu
Listă de piese:
- 1. Corpul barei de protecție din aluminiu – 1 buc.
- 2. Suport troliu – 1 buc.
- 3. Adaptor stânga – 1 buc.
- 4. Adaptor dreapta – 1 buc.
- 5. Cârlige de remorcare – 2 buc.
- 6. Suport LED Bara – 1 buc.
- 7. Suporturi Proiectoare LED – 2 buc.
- 8. Scut protecție direcție – 1 buc.
- 9. Suport placa de protectie stanga ( JK ) – 1 buc.
- 10. Suport placa de protectie dreapta ( JK ) – 1 buc.
- 11. Suport placa de protectie stanga ( JL ) – 1 buc.
- 12. Suport placa de protectie dreapta ( JL ) – 1 buc.
- 13. Consola din dreapta – 1 buc.
- 14. Consola din stânga – 1 buc.
- 15. Consola dreapta role / fanta ghidaj troliu – 1 buc.
- 16. Consola stânga role / fanta ghidaj troliu – 1 buc.
* Inclus numai în 2D.2701.1 – bara de protecție cu lățime completă
2D.2701.1 – Bara de protecție cu lățime completă
- A. Șurub M6x20 – 10 buc.
- B. Șurub M6x35 – 2 buc.
- C. Șurub M10x30 – 8 buc.
- D. Șurub M10x50 – 2 buc.
- E. Șurub M10x20 – 14 buc.
- E1. Șurub M10x30 – 6 buc.
- F. Șurub M12x30 – 8 buc.
- F1. Șurub M12x50 – 6 buc.
- G. Surub M10x40 – 6 buc.
- H. Piulita M6 – 4 buc.
- I. Piulita M10 – 8 buc.
- J. Piulita M12 – 8 buc.
- K. Saiba 6 – 16 buc.
- L. Saiba 10 – 36 buc.
- M. Saiba plata 10 – 4 buc.
- N. Saiba 12 – 24 buc.
- O. Saiba infundata – 6 buc.
- P. Piulita M10x65 / 20 – 6 buc.
- Q. Piulita M10 cu cabluri – 2 buc.
- R. Cleme pentru cablu – 5 buc.
- S. Legătură pentru cablu – 6 buc.
- T1. Suport unghiular dreapta ( JL , JT ) – 1 buc.
- T2. Suport unghiular stânga ( JL , JT ) – 1 buc.
- U. Suport pompa de vacuum – 2 buc.
- U1. Suport unghiular – 2 buc.
- V. Piuliță M10 – 2 buc.
- W. Consola interioară – 2 buc.
- X1. Suport stâng ( JK ) – 1 buc.
- X2. Suport dreapta (JK) – 1 buc.
- Y. Capac proiectoare LED – 2 buc. (se folosesc în cazul în care nu se montează proiectoarele)
- Y1. Placa de reglare 2mm – 6 buc.
- Y2. Placa de reglare 2mm – 6 buc.
2D.2702.2 – Bara de protecție stubby( varianta scurtă)
- A. Șurub M6x20 – 10 buc.
- B. Șurub M6x35 – 2 buc.
- C. Șurub M10x30 – 8 buc.
- D. Șurub M10x50 – 2 buc.
- E. Șurub M10x20- 14 buc.
- E1. Șurub M10x30 – 1 buc.
- F. Șurub M12x30 – 8 buc.
- F1. Șurub M12x50 – 6 buc.
- G. Surub M10x40 – 6 buc.
- H. Piulita M6 – 4 buc.
- I. Piulita M10 – 8 buc.
- J. Piulita M12 -8 buc.
- K. Saiba 6 – 16 buc.
- L. Saiba 10 -36 buc.
- M. Saiba plata 10 – 4 buc.
- N. Saiba 12 – 24 buc.
- O. Șaibă frezată – 6 buc.
- P. Piuliță M10x65 / 20 – 6 buc.
- Q. Piuliță M10 cu cabluri – 2 buc.
- R. Agrafe de cablu – 5 buc.
- S. Legătură de cablu – 6 buc.
- T1. Suport unghiular dreapta ( JL , JT ) – 1 buc.
- T2. Suport unghiular stânga ( JL , JT ) – 1 buc.
- U. Suport pompa de vacuum – 2 buc.
- U1. Suport unghiular – 2 buc.
- V. Piuliță M10 – 2 buc.
- W. Suport interior – 2 buc.
- X1. Suport de inserare stânga ( JK ) – 1 buc.
- X2. Suportu de inserare dreapta (JK) -1 buc.
- Y1. Placa de reglare 2mm – 6 buc.
- Y2. Placa de reglare 2mm – 6 buc.
Procedura de Instalare:
Pregătire pentru instalare pe JK , JL , JT
1. Scoateți cele 7 șuruburi care fixează placa de protecție a direcției. Dezinstalați placa de protecție. Fig. 1.
2. Deșurubați cele 2 șuruburi (pe fiecare parte) care fixează suportul plăcii de protecție. Fig. 2.
3. Deșurubați cele 2 șuruburi care fixează placa de protecție OE. Fig. 3.
4. Scoateți clemele de acoperire a plăcii fasciei. Fig. 4.
5. Scoateți clipsurile din plastic, folosind o șurubelniță mică. Fig 5
6. Deconectați cablajul farului de ceață. Fig. 6.
7. Deșurubați 8 piulițe de pe bara de protecție OE (patru pe fiecare parte). Scoateți bara de protecție OE, îndepărtați claxonul. Fig. 7.
8. Scoateți 4 bucăți de armare a cadrului (două pe fiecare parte), prin deșurubarea șuruburilor OE. Puneți șuruburile deoparte pentru a fi reutilizate mai târziu. Fig. 8.
9. Instalați suportul din stânga (poz. 13) și suportul din dreapta (poz. 14) pe cadru. Aliniaţi paralel marginile suporturilor ( B1 pe fig. 12 ) şi marginile cadrului ( A1 pe fig. 9 ) . Fixați consolele (poz. 13 și 14) folosind șuruburi M12 (poz. F). piuliţe M12 (poz. J) şi două şaibe 12 (poz. N). Fig. 9.
10. Instalați piulițele de introducere (poz. Q) în adaptoare (poz. 3,4). Desfaceți firul. Fig. 10 .
11. Deșurubați piulițele pompei de vid și scoateți pompa de vid. Fig. 11 .
12. Montați suporturile de inserție (poz.X1, X2), fixați-le folosind șuruburi M10x20 (poz.E) și șaibe plate 10 (poz.M) pe ambele părți. Fig. 12. Nu strângeți încă.
13. Montați suportul pompei de vacuum (poz.U) pe suportul plăcii troliului folosind șuruburi 6×20 (poz.A), șaibe 6 (poz.K), piulițe M6 (poz.H). Fig. 13 .
14. Atașați suportul troliului pe vehicul, așa cum se arată în fig. 14, pe consolele prezentate în fig.15
15. Fixați suportul plăcii troliului (poz.2) cu console (poz.X1, X2) din interior, folosind șuruburi M10x30 (poz.E1), șaibe 10 (poz.L). Fig. 16. Nu strângeți încă.
16. Instalați adaptorul (poz.3,4). Fixați-l pe cadru folosind șurubul M10x20 (poz.E), șaiba 10 (poz.L) și introduceți piulița (poz.P). Fixați adaptorul pe suportul plăcii troliului folosind șurubul M10x30 (poz.C), două șaibe 10 (poz.L) și piulița M10 (poz. I.) Fig.17. Strângeți piesele după aceea.
17. Instalați pompa de vacuum pe suport, prevenind contactul cu radiatorul. Fixați-o folosind șurubul M6x35 (poz.B), șaibe 6 (poz.K) și piulițe M6 (poz.H).
18. Instalați claxonul folosind suportul OE și șuruburile M10x20 (poz.E), șaibe 10 (poz.L) și piulițe M10 (poz.l). Fig. 19 .
19. Montați suporturile plăcii de protecție (poz.9,10) folosind șuruburi M10x20 (poz.E), șaibe 10 (poz.L) și suportul interior (poz.P) pe ambele părți. Fig. 20 .
Instalare montare troliu pe JL, JT
20. Instalați adaptorul (poz.T1, T2). Introduceți șurubul M10x30 (poz.E1) pe suportul plăcii troliului (după cum se arată în fig. 21).
Nu strângeți încă.
21. Atașați suportul troliului pe vehicul, așa cum se arată în fig. 22 , pe consolele prezentate în fig . 23 .
22 Montați suportul plăcii de protecție (poz.11,12) folosind șuruburi M10x20 (poz.E) și șaibe 10 (poz.L). Dacă nu aveți piulițe cu nituri în cadru, atunci utilizați suportul interior M10 (poz.V). Smochin . 24.
Strângeți piesele după aceea.
23. Instalați adaptorul (poz.3,4). Introduceţi şurubul M10x30 (poz.E1) pe suportul plăcii troliului (aşa cum se arată în fig. 25, 26). Nu strângeți încă.
24. Montați adaptoarele stânga și dreapta (poz. 3 și 4) folosind șuruburi M10x30 (poz. C), șaibe 10 (poz. L) și piuliță M10 (poz. I). Fig. 27, 28. Nu strângeți încă.
25. Fixați suportul plăcii troliului folosind șuruburi M10x30 (poz. E1), piulițe M10 (poz. I) și două șaibe 10 (poz.L). Fig. 29, 30. Nu strângeți încă.
26. În cazul unei distanțe între suportul troliului (poz. 2) și consolele stânga și dreapta (poz. 13, 14) așezați plăcile de reglare (poz. Y1) în acest spațiu așa cum se arată în fig. 31, 32.
27. Instalați suporturile unghiulare (poz. U1) pe suportul troliului (poz. 2). Fixaţi-l cu şuruburi M10x30 (poz. E1), piuliţe M10 (poz. I) şi două şaibe 10 (poz. L). Fig. 33, 34.
28. Instalați cârligele (poz. 5) pe suporturile din stânga și din dreapta (poz. 13 și 14). Fixaţi-l cu şuruburi M12x50 (poz.F1), piuliţe M12 (poz. J) şi două şaibe 12 (poz.N). Fig 35, 36. Nu strângeți încă.
29. Măsurați distanța dintre marginile exterioare ale cârligelor de remorcare. Distanța ar trebui să fie de 30,7-30,8 inchi (780-782 MM). Dacă distanţa nu este egală cu 30,7-30,8 inchi (780-782 MM), instalaţi între suporturi (poz. 13, 14) şi cârligul de remorcare (poz. 5) placa distanţier 2 mm (poz. Y2). Instalați o cantitate egală de distanțiere pe partea stângă și dreaptă. Fig. 37, 38. Strângeți feroneria după aceea.
30. Instalați suportul din dreapta ghidajului (poz. 15) și suportul din stânga ghidajului (poz. 16) pe suportul troliului (poz. 2). Fig. 39 .
31. Dacă intenționați să utilizați troliul, instalați troliul pe suporturile rolei / fantei de ghidaj (poz. 13 și 14), fixați troliul pe suportul troliului folosind feroneria furnizată cu troliul. fig. 40. Strângeți piesele după aceea
32. Montați suportul LED Bar (poz. 6) pe corpul barei de protecție (poz.1), folosind șuruburi M10x30 (poz. C), șaibe 10 (poz. L) și piuliță M10 (poz. I). Fig. 41, 42. Strângeți feroneria după aceea.
33. Montați corpul barei de protecție din aluminiu (poz. 1) pe vehicul. Atașați-l folosind șuruburi V10x30 (poz. C) și șaibe 10 (poz. L) la adaptoarele stânga și dreapta (poz. 3 și 4). Fig. 43, 44, 45. Nu strângeți încă.
34. Instalați placa de protecție (poz. 8) pe suporturile plăcii de protecție (poz. 9,10 pentru JK sau pos. 11,12 pentru JL, JT). Fixați-l folosind șuruburi M10x40 (poz.G) și șaibe înfundate (poz.O). Fig. 46, 47. Nu strângeți încă.
35. Instalați suporturile interioare (poz. W) din interiorul barei de protecție (poz.1) pe ambele părți. Fig. 48, 49.
36. Fixați placa de protecție (poz. 8), folosind șuruburi M10x40 (poz. G), șaibe înfundate (poz. O) pe consolele interioare (poz. W), care au fost instalate la pasul 36 așa cum se arată în fig. 50, 51. Strângeți feroneria după aceea.
37. Instalați canalul. Fixați-l folosind două șuruburi M10x50 (poz.D) și șaibe 10 (poz.L). Smochin . 52. Strângeți piesele după aceea. Dacă intenționați să utilizați troliul, vă rugăm să instalați cablul de protecție (canalul nu este inclus în bara de protecție).
Instalare lumini cu LED-uri numai pentru bara de protecție cu lățime completă 2D.2701.1
38. Instalați luminile LED pe suporturile LED (poz.7). FIG. 53. Luminile LED nu sunt furnizate cu bara de protectie.
39. Instalați proiectoarele LED în interiorul barei de protecție. Fixați-l folosind șuruburi M6x20 (poz.A), șaibă 6 (poz.K). Daca nu aveti lumini cu LED, montati capacul luminii LED (poz. Y) cu suruburi M6x20 (poz. A), saibe 6 (poz. K), suporturi LED (poz.7). Fig. 54 . Strângeți piesele după aceea, conectați firele, ce vor fi susținute de șoriceii de plastic (poz.S) şi clemele de cablu (poz.R). Pentru confortul dumneavoastră, conectați proiectoarele LED cu mufa înainte de instalarea corpului barei de protecție din aluminiu.
Înainte de a utiliza un vehicul echipat cu bara de protecție RIVAL 2D.2701.1 – NL sau 2D.2702.1:
- asigurați-vă că toate piesele sunt strânse
- verificați funcționarea troliului
- verificați toate cablurile electrice atașate la lumini
