Ești interesat să afli cum se instalează cum se instalează Bara Spate Aluminiu HD Rival 2D.2723.1 pe Jeep Wrangler JK, JL, Gladiator JT. Best Ride îți pune la dispoziție instrucțiuni complete cu privire la montajul produsului, pentru ca tu sau mecanicul tău sa urmezi pașii potriviți.
Avertisment !
Pentru a reduce riscul de vătămare gravă sau deteriorare, vă rugăm să citiți și să înțelegeți toate instrucțiunile și procedurile înainte de a încerca să instalați sau să utilizați acest produs. Ochelarii de protecție trebuie purtați în permanență în timpul instalării sau întreținerii acestui produs. Asiguraţi – vă că toate şuruburile de montare sunt tensionate după 250 mile ( 400 km ) şi periodic după aceea .
Nota!
Deși Bara Spate Aluminiu HD Rival 2D.2723.1 adaugă protecție suplimentară vehiculului dumneavoastră, trebuie luate măsuri de precauție pentru a evita deteriorarea. Mergeți întotdeauna la condițiile și împrejurimile dvs.
Notificare de siguranță!
- Bara Spate Aluminiu HD Rival 2D.2723.2 este concepută pentru a completa utilizarea și designul vehiculului specificat în condițiile specificate de producătorul vehiculului.
- În timpul conducerii vehiculului cu orice viteză, trebuie întotdeauna evitată coliziunea cu orice alt vehicul, animal sau obiect.
- În urma oricărei coliziuni cu orice alt vehicul , animal sau obiect , bara de protecție și vehiculul trebuie inspectate de un reparator de vehicule specializat sau calificat corespunzător pentru posibile deteriorari ale componentelor și ansamblurilor pentru a confirma adecvarea pentru utilizarea ulterioară a vehiculului .
- Se recomandă insistent să nu conduceți un vehicul cu bara de protecție sau componentele sale deteriorate. În caz de deteriorare , vă rugăm să contactaţi cel mai apropiat dealer RIVAL
- Funcționarea unui vehicul în care bara de protecție nu este atașată și fixată corespunzător de vehicul sau unde bara de protecție a fost deteriorată este extrem de periculoasă și trebuie evitată cu orice preț.
- Se recomandă să efectuaţi inspecţii regulate ale tuturor elementelor barei de protecţie , cum ar fi toate şuruburile , firele , conectorii.
Notificare de instalare Bara Spate Aluminiu HD Rival 2D.2723.1
- Siguranța personală în timpul procesului de instalare trebuie respectată în orice moment și utilizare.
- Timp estimat de instalare: 2 ore.
- Bara de protecție RIVAL trebuie montată și fixată pe vehicul conform acestui manual de instalare a echipamentului pentru siguranță este foarte recomandat.
- Nu instalați această bară de protecție pe alte modele de vehicule decât cele permise în acest manual.
- Verificați legile de siguranță de stat și locale cu privire la tipurile și înălțimile de bare de protecție permise.
- Dacă ați cumpărat bara de protecție 2D.2723.1, vă rugăm să utilizați această instrucțiune pentru a instala bara de protecție, apoi consultați ghidul de instalare a luminilor LED.
Instrumente necesare
- Set de instrumente de bază
- Cheie dinamometrică
- Surubelniță cu cap cruce și cu cap plat
Setare Cuplu
- M6 – 9 Nm ( 6.6 lb / ft )
- M10-30 N · m ( 22.1 lb / ft )
- M12 – 77 Nm ( 56.8 lb / ft )
- M14 – 122.9 Nm ( 90.6 lb / ft )

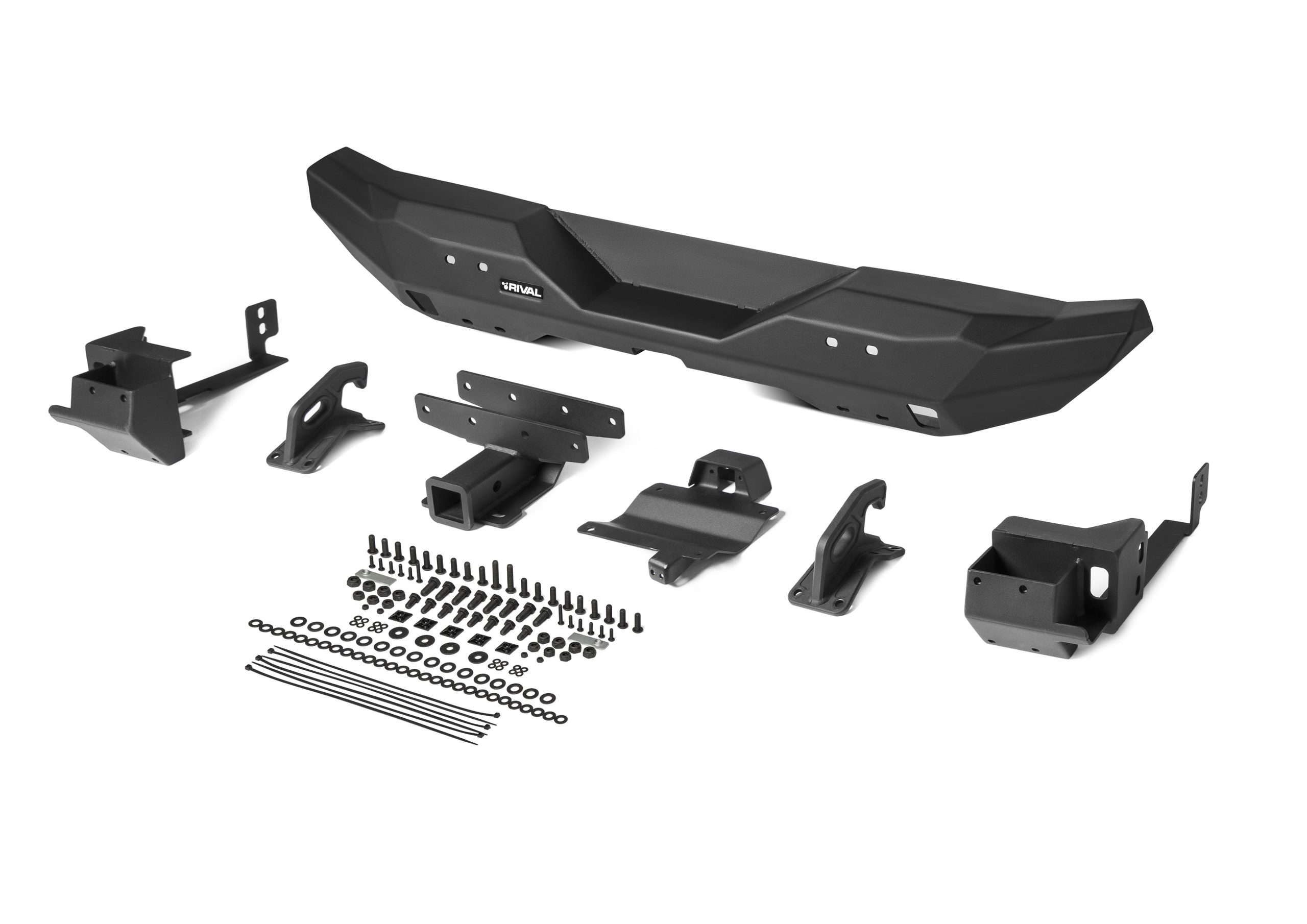

Listă de piese:
Bara de protecție spate stubby 2D.2709.2
1. Corpul barei de protecție din aluminiu – 1 buc.
2. Suport plăcuță de înmatriculare – 1 buc.
3. Suport din dreapta – 1 buc.
4. Suport din stânga – 1 buc.
5. Bară de tractare pătrată – 1 buc.
6. Cârlig de remorcare – 2 buc.
7. Prelungire cablu bara de protecție spate – 1 buc.
Bara de protecție spate pe toată lățimea 2D.2723.2
1. Corpul barei de protecție din aluminiu – 1 buc
2. Suport plăcuță de înmatriculare – 1 buc
3. Suport din dreapta – 1 buc
4. Suport din stânga – 1 buc
5. Bară de tractare pătrată – 1 buc
6. Cârlig de remorcare – 1 buc
7. Prelungirea cablului barei de protecție spate – 1 buc
2D.2709.2 / 2D.2723.2
A. Surub M6x16 – 8 buc.
B. Șurub M6x20 – 2 buc.
C. Surub M10x30 – 4 buc.
D. Surub M10x50 – 2 buc.
E. Surub M12x30 – 2 buc.
F. Surub M12x120 – 4 buc.
G. Surub M12x50 – 6 buc.
H. Surub M14x35 – 4 buc.
I. Șaibă 6 – 12 buc.
J. Saiba 10 – 2 buc.
K. Saiba 12 – 16 buc.
L. Saiba 14 – 4 buc.
M. Spalator senzor parcare – 4 buc.
N. Șaibă înfundată – 4 buc.
O. Distanțiere 6mm – 2 buc.
P. Piuliță M6 – 2 buc.
Q. Piuliță M12 -4 buc.
R. Cleme pentru cablu – 5 buc.
S. Dop de plastic – 2 buc.
T. Bride de plastic – 5 buc.
U. Placa distanta 2mm – 4 buc.
V. Placă distanțier – 6 buc.
W. Susținere senzor parcare – 4 buc.
X. Placă distanțiere 2mm – 6 buc.
Y. Introduceți suportul M12 . paranteză – 1buc.
Procedura de Instalare:
1 Deșurubați 3 șuruburi de la apărători de noroi OEM (pe fiecare parte). Dezinstalaţi apărători de noroi (Fig.1).
2. Deconectați luminile plăcuței de înmatriculare de pe partea stângă a vehiculului (Fig.2).
3. Deșurubați șuruburile inferioare de fixare a barei de protecție (Fig.3).
4. Scoateți clemele de acoperire a plăcii fasciei. Scoateți bulbii din plastic, folosind o șurubelniță mică (Fig.4).
5. Deșurubați 2 șuruburi de fixare ale barei de protecție din partea stângă și dreaptă a vehiculului (Fig.5).
6. Deșurubați 2 piulițe de fixare a barei de protecție din partea stângă și dreaptă, aproape de kitul de montare pe caroserie din spate. Dezinstalați bara de protecție OE (Fig.6).
7. Deșurubați 2 șuruburi de fixare a consolelor laterale pe partea stângă și dreaptă (Fig. 7).
8. Deșurubați 2 șuruburi de fixare a suporturilor barei de protecție din partea dreaptă a vehiculului (Fig.8).
9. Deșurubați 4 șuruburi de fixare ale cârligului de remorcare OE din partea stângă a vehiculului (Fig.9).
10. Instalați suportul drept (poz. 3) pe cadrul mașinii, introduceți suportul M12 (poz.Y) pe cadru prin orificiul suportului. Fixați suportul pe suportul de inserare M12 (poz. Y) folosind șuruburi M12x30 (poz.E) și șaibe 12 (poz.K) (Fig. 10). Nu strângeți încă.
11. Fixați suportul din dreapta (poz.3) folosind șuruburi OE M14 și M10 (Fig.11). Strângeți hardware după aceea.
12. Fixați suportul stâng (poz.4) folosind șuruburi M14x35 (poz. H) și șaibe 14 (poz.L) (Fig. 12). Strângeți piesele după aceea.
13. Fixați capătul din spate al suportului (poz.4) folosind șuruburi OE M10 (Fig.13). Strângeți piesele după aceea.
14. Montați pătratul barei de tractare (poz.5) folosind șuruburile M12x120 (poz.F), șaiba 12 (poz.K) și piulițele M12 (poz. Q) (Fig.14). Strângeți piesele după aceea.
15. Instalați cârligele de remorcare ( poz . 6 ). Înșurubați 2 șuruburi M12x50 (poz.G) și șaibe 12 (poz.K) în orificiile superioare și din mijloc, așa cum se arată în fig. 15. Strângeți temporar șurubul din mijloc.
16. Înșurubați al treilea șurub M12x50 (poz. G) în orificiul inferior, folosind șaiba 12 (poz.K) și distanțier 6 mm (poz. O) (Fig.16). Nu strângeți încă.
Datorita faptului ca dimensiunile cadrului autovehiculului pot avea diferente la diferite vehicule, este necesar sa se foloseasca placi distantiere de 2mm (poz. X). De obicei, veți avea nevoie de 3 distanțiere pe fiecare parte a vehiculului.
17. Măsurați distanța dintre marginile exterioare ale cârligelor de remorcare. Distanța ar trebui să fie de 29,84-30 inchi (758-762 mm) (Fig. 17 și Fig. 18).
18. Dacă distanța nu este egală cu 29.84-30 inch (758-762mm), instalați între suporturi (poz. 3, 4) și cârligele de remorcare (poz.6) placa distanțiere 2mm (poz. X). Instalaţi aceeaşi cantitate de distanţiere pe partea stângă şi dreapta ( Fig.19 şi Fig.20 ) . Strângeți toate piesele după aceea.
19. Demontați suporții cablajului luminilor plăcuței de înmatriculare din bara de protecție OE (Fig.21).
20. Scoateți luminile plăcuței de înmatriculare . Deconectaţi conectorul luminilor plăcuţei de înmatriculare ( Fig.22 ) .
21. Montați suportul plăcuței de înmatriculare (poz.2) folosind șuruburi M6x20 (poz.B), șaibe 6 (poz. I) și piulițe M6 (poz.P) (Fig.23). Strângeți piesele după aceea.
22. Conectați cablajul luminilor suportului plăcuței de înmatriculare prin orificiul plăcuței de înmatriculare (Fig.24).
23. Fixați luminile plăcuței de înmatriculare utilizând suporții OE. Atenţie, nu deterioraţi filetul şurubului (Fig.25).
24. Montați dopuri de plastic (poz. S) pe orificiile suportului plăcuței de înmatriculare (Fig.26).
Manual de instalare a barei de protecție pe un vehicul cu senzori de parcare
25. Deșurubați 3 șuruburi care țin suportul barei de protecție pe partea stângă și dreaptă (Fig.27).
26. Deșurubați 3 șuruburi și scoateți cu atenție 3 dopuri care țin suportul exterior al barei de protecție pe partea stângă și dreaptă (Fig.28).
27. Deșurubați 3 șuruburi care țin suportul interior al barei de protecție din partea stângă și dreaptă din interior și 2 șuruburi pe exterior (Fig.29).
28. Deșurubați 5 șuruburi care țin întărirea barei de protecție ( Fig.30 )
29. Deconectați 4 conectori ai senzorilor de parcare ( Fig.31 ).
30. Deșurubați 6 șuruburi în partea de sus și 10 șuruburi în partea de jos care țin întărirea barei de protecție din plastic (Fig.32).
31. Deconectați cablurile senzorilor de parcare de la armătura barei de protecție din plastic (Fig.33).
32. Scoateți senzorii de parcare de pe bara de protecție ( Fig.34 ).

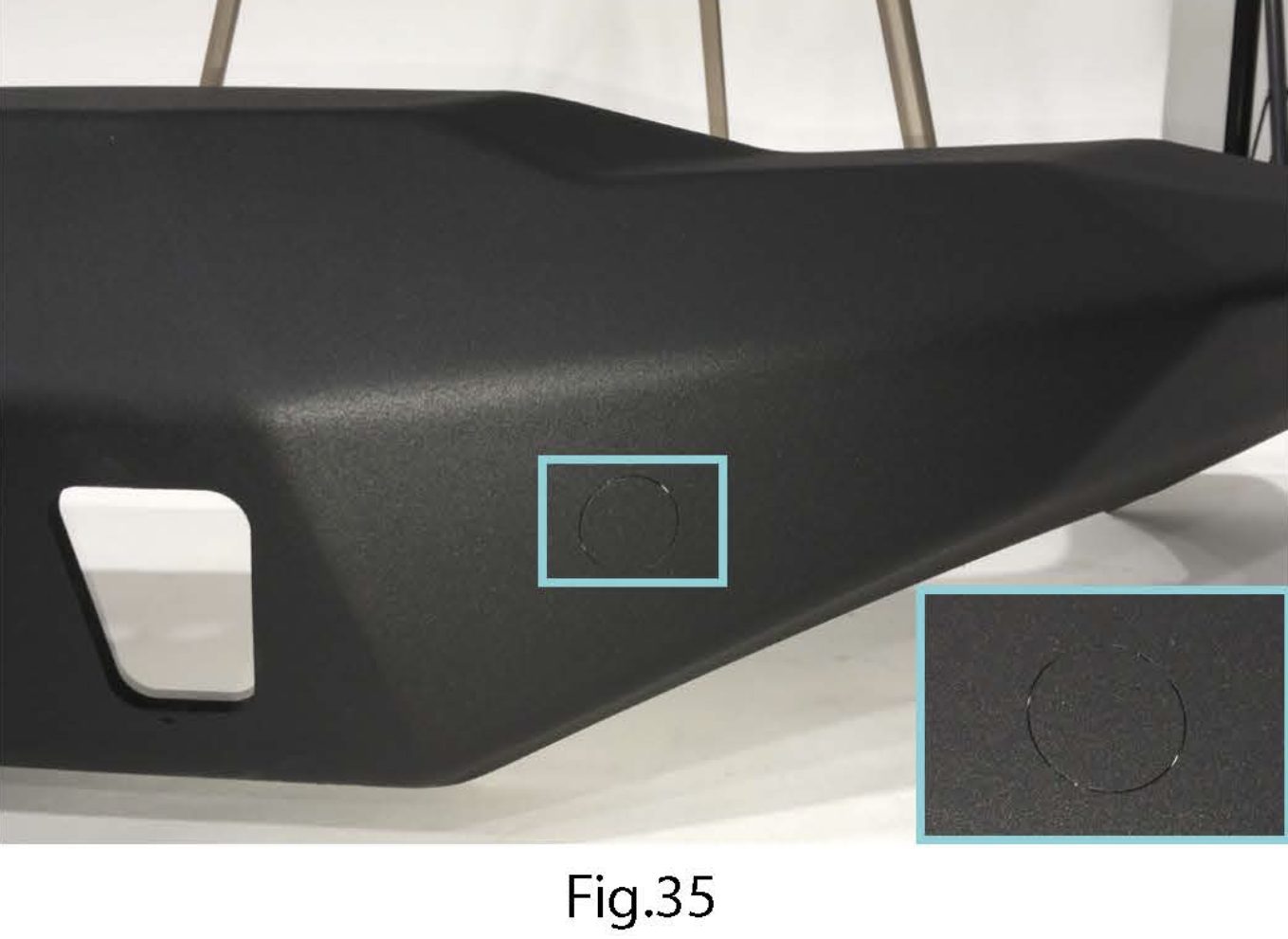

33. Scoateți 4 dopuri pentru senzori de parcare din bara de protecție ( Pentru vehiculul cu senzori de parcare ) ( Fig.35 ) .
34. Instalați șaibe pentru senzori de parcare (poz. M) în găurile pe care le-ați scos (Fig.36).
35. Instalați senzorii de parcare în șaibele pentru senzori de parcare și fixați-i folosind suporturile de fixare a senzorilor de parcare (poz. W). Fixaţi suporturile senzorului de parcare folosind şuruburi M6x16 (poz. A) şi şaibe 6 (poz. I) (Fig.37). Strângeți feroneria (asigurați – vă că senzorii de parcare sunt bine fixați ) .
Dacă vehiculul este echipat cu senzori de parcare din fabrică , utilizaţi prelungirea cablului barei de protecţie spate ( poz. 7 ) ( Fig.38 )
- A1.Sârmă – 1 buc.
- A2. Tub termocontractabil – 4 buc.
- A3. Furtun protecție fire – 1 buc.
- A4. Mufa mama – 4 buc.
- A5. Mufa tata – 4 buc.
36. Tăiați firele exact așa cum se arată în fig.39 . Dezizolati capetele firelor de izolație (Fig.39).
37. Așezați tubul termocontractabil (poz. A2) pe fir (poz. A1) așa cum se arată. Montaţi mufa tată ( poz. A5 ) de pe ambele părţi ale firului . Sertizează mufele (Fig.40).
38. Montați mufele mamă (poz. A4) pe firele din fabrică. Sertizează mufele. (Fig.41).
39. Conectați mufele ( Fig.42 ) .
40. Așezați tubul termocontractabil ( poz. A2 ) peste terminale , apoi încălziți tubulatura ( Fig.43 ) .
41. Așezați furtunul protecție fire ( poz . A3 ) peste întreaga extensie . (Fig.44).
42. Conectați cablajul cu senzorii de parcare . Fixați cablajul pe bara de protecție folosind clemele de cablu (poz. R) și clema (poz. T) (Fig.45).
43. Montați corpul barei de protecție din aluminiu (poz.1) pe suporturi. Reglați bara de protecție până când aveți un spațiu egal între caroseria vehiculului și bara de protecție pe ambele părți. Conectați conectorul luminilor plăcuței de înmatriculare (Fig.46).
43. Montați corpul barei de protecție din aluminiu (poz.1) pe suporturi. Reglați bara de protecție până când aveți un spațiu egal între caroseria vehiculului și bara de protecție pe ambele părți. Conectați conectorul luminilor plăcuței de înmatriculare (Fig.46).
45. Instalați mufa de remorcare OE pe placa distanțier (poz. U) și placa distanțier (poz.V), ambele părți, fixați-o folosind șuruburi OE M10 (Fig.48). Strângeți piesele după aceea.
Înainte de a utiliza un vehicul echipat cu o bară de protecție RIVAL 2D.2709.1 – : – asigurați-vă că toate piesele sunt strânse – verificați toate cablurile electrice atașate la lumini
Înainte de a utiliza un vehicul echipat cu o bară de protecție RIVAL 2D.2723.1 – : – asigurați-vă că toate piesele sunt strânse – verificați toate cablurile electrice atașate la lumini
