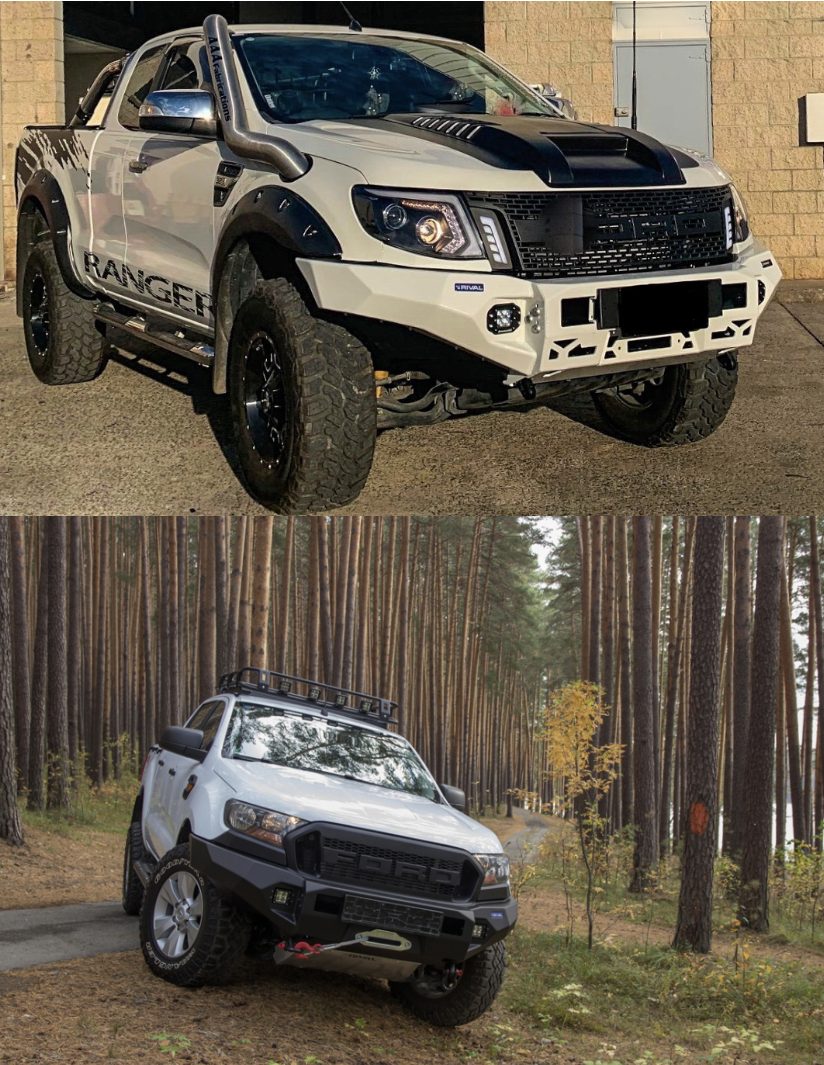

Ești interesat să afli cum se instalează Bara Fata Aluminiu HD Rival 2D.1808.1 pe Ford Ranger PX. Best Ride îți pune la dispoziție instrucțiuni complete cu privire la montajul produsului, pentru ca tu sau mecanicul tău sa urmezi pașii potriviți.
Avertisment !
Pentru a reduce riscul de vătămare gravă sau deteriorare, vă rugăm să citiți și să înțelegeți toate instrucțiunile și procedurile înainte de a încerca să instalați sau să utilizați acest produs. Ochelarii de protecție trebuie să fie purtați în permanență în timpul instalării sau întreținerii acestui produs. Asigurați-vă că toate șuruburile de montare sunt tensionate după 1000 km și periodic acolo după .
NOTĂ !
Deși Bara Fata Aluminiu HD Rival 2D.1808.1 pe Ford Ranger PX adaugă protecție suplimentară vehiculului dumneavoastră, trebuie luate măsuri de precauție pentru a evita deteriorarea. Mergeți întotdeauna la condițiile și împrejurimile dvs.
Notificare de siguranță!
- Bara de protecție RIVAL este proiectată pentru a completa utilizarea și designul vehiculului specificat în condițiile specificate de producătorul mașinii.
- În timpul conducerii vehiculului cu orice viteză, trebuie evitată întotdeauna coliziunea cu orice alt vehicul, animal sau obiect.
- În urma oricărei coliziuni cu orice alt vehicul , animal sau obiect , Bara de protecție RIVAL și vehiculul trebuie inspectate de un reparator de vehicule specializat sau calificat corespunzător pentru posibile deteriorari ale componentelor și ansamblurilor pentru a confirma adecvarea pentru utilizarea ulterioară a vehiculului.
- Se recomandă insistent să nu conduceți un vehicul cu bara de protecție deteriorată sau componentele acesteia. În caz de deteriorare, vă rugăm să contactaţi dealerul RIVAL din apropiere.
- Funcționarea unui vehicul în care bara de protecție nu este atașată și fixată corespunzător de vehicul sau unde bara de protecție a fost deteriorată este extrem de periculoasă și trebuie evitată cu orice preț.
- Se recomandă să efectuaţi inspecţii regulate ale tuturor elementelor barei de protecţie , cum ar fi toate şuruburile , firele , conectorii.
Notificare de instalare Bara Fata Aluminiu HD Rival 2D.1808.1 pe Ford Ranger PX !
- Bara Fata Aluminiu HD Rival 2D.1808.1 pe Ford Ranger PX trebuie montată și fixată pe vehicul conform acestui manual de instalare.
- Siguranța personală în timpul procesului de instalare trebuie respectată în orice moment și utilizarea echipamentului personal de siguranță este foarte recomandată.
- La instalarea barei pe Ford Everest 07/15, va trebui să achiziționați următoarele 4 dispozitive de fixare, sunt de la Ford, acestea fiind folosite pentru a ține senzorii de parcare:
EB3T15A861BBA Retainer | EB3T15A862BBA Retainer | EB3T15A864BBA Retainer | EB3T15A863BBA Retainer
Instrumente necesare
- Trusă de instrumente de bază
- Burghiu electric
- Polizor unghiular
- Set de burghie
- Cheie dinamometrică
- Cutter
- Marker
Setare Cuplu
- M6 9 Nm
- M10 44 Nm
ADR69 ȘI SISTEMUL AIR BAG
Bara de protecție RIVAL a fost testată și certificată ca fiind compatibilă cu ADR69 și nu va afecta funcționarea sistemului Airbag pe acest vehicul. Acest produs sau suporturile de montare nu trebuie modificate în conformitate cu instrucțiunile de instalare în orice fel și trebuie montat.
Notă importanta!
Dacă bara de protecție din față urmează să fie codificată cu culori, este responsabilitatea instalatorilor să verifice montarea și alinierea barei de protecție la vehicul înainte de a fi vopsit. Este responsabilitatea vopsitorilor să se asigure că bara de protecție este corect pregătită pentru a obține un finisaj de calitate. RIVAL nu este responsabil pentru costurile asociate cu codificarea culorilor sau problemele de montare după codificarea culorilor.
Informații tehnice

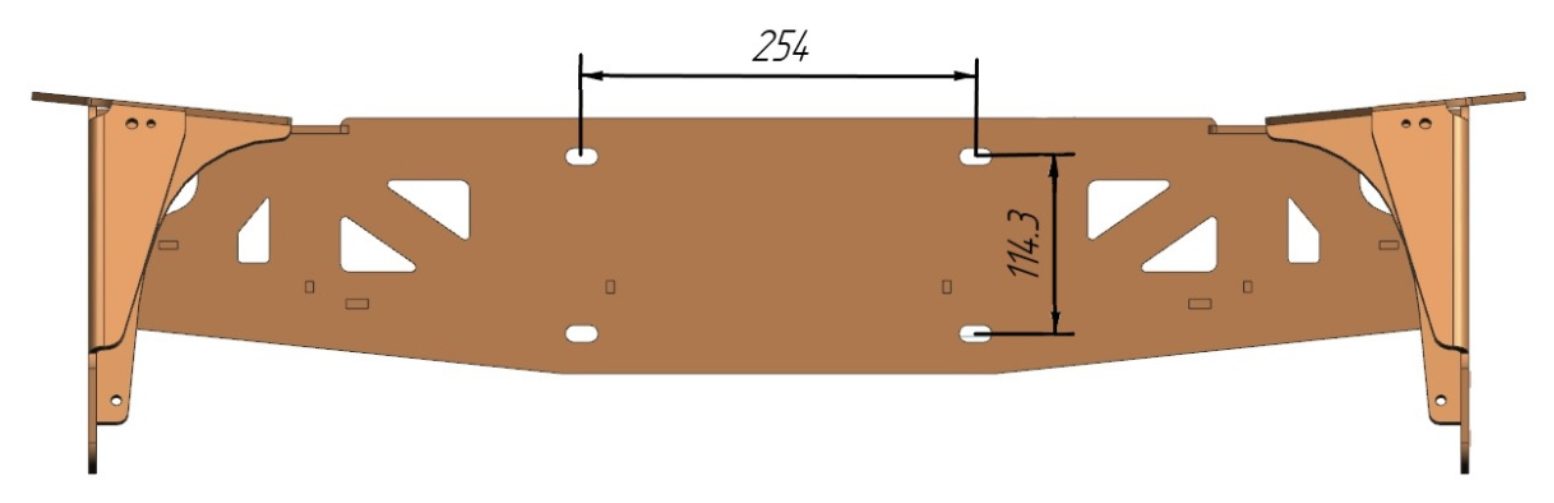

Instalare troliu
Un troliu cu o capacitate de tragere de pana la 12000 lb poate fi instalat cu bara de protectie RIVAL. Nu este recomandat să depășiți această capacitate de tragere deoarece pot apărea daune, răni sau deces atunci când capacitatea recomandată de 12000 lb este depășită. Există un suport special pentru plăcuța de înmatriculare furnizat împreună cu bara de protecție, care va oferi acces la troliu. Dimensiuni troliu:
Limite de dimensiune troliu:
- L 600 mm x L 190 mm x H 240 mm
Compatibil cu dimensiunea LED de mai jos:

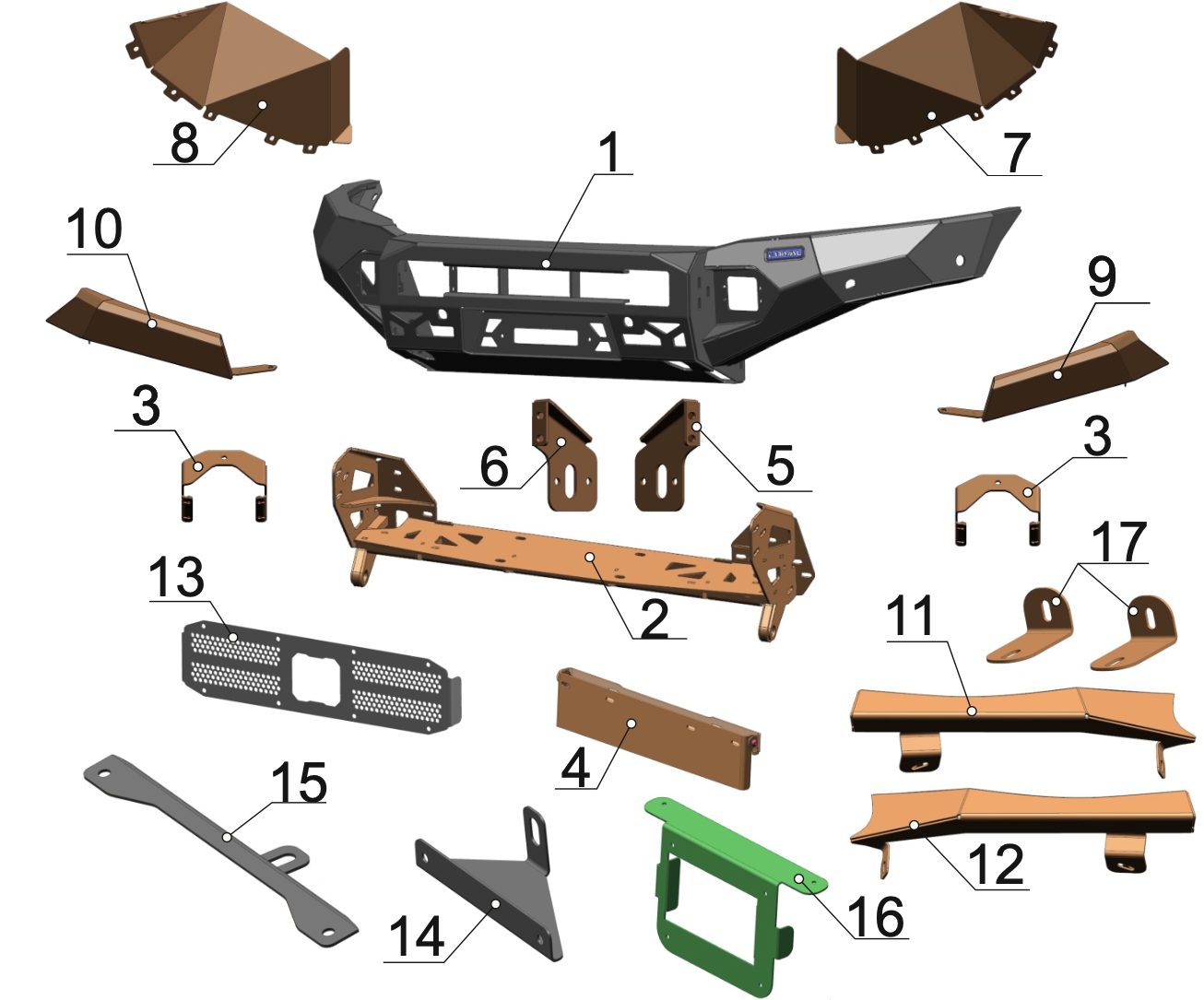

Listă de piese:
- Corpul barei de protecție din aluminiu – 1 buc.
- Suport troliu – 1 buc.
- Suport LED – 2 buc.
- Placa de inmatriculare – 1 buc.
- Placa de reglare stanga – 1 buc.
- Placa de reglare dreapta – 1 buc.
- Clapeta din stânga – 1 buc.
- Clapeta din dreapta – 1 buc.
- Clapeta din stânga sub panou luminos – 1 buc.
- Panoul luminos – 1 buc.
- Panoul din stânga – 1 buc.
- Panoul din dreapta – 1 buc.
- Bloc de decorare – 1 buc.
- Suport nr.1 – 1 buc.
- Suport nr.2 – 1 buc.
- Şablon – 1 buc.
- Suport panou – 2 buc.
Kit de montare
- A. Bolt M6x20 – 2 buc.
- B. Bolt M8x20- 1 buc.
- C. Bolt M10x20 – 1 buc.
- D. Bolt M10x30 – 16 buc.
- E. Bolt 12×30 – 4 buc.
- F. Șurub M6x20 cu cap rotund – 35 buc.
- G. Șurub M6x25 cu cap rotund – 10 buc.
- H. Șurub M10x30 – cap înecat – 6 buc.
- I. U – piuliță M6 – 16 buc.
- J. Piulita M6 – 16 buc.
- K. Piulita M8 – 1 buc.
- L. Piulita M10 – 19 buc.
- M. Saiba 6 – 24 buc.
- N. Saiba penny 6 – 18 buc.
- O. Saiba 8 – 2 buc.
- P. Saiba 10 – 28 buc.
- Q. Saiba 12 – 4 buc.
- R. Legături din plastic – 10 buc.
- S. Saiba infundata – 6 buc.
- T. Introduceți piulița M10 – 2 buc.
- U. Introduceți piulița M12 – 2 buc.
- V. Ștecher lampă – 2 buc.
Procedura de Instalare:

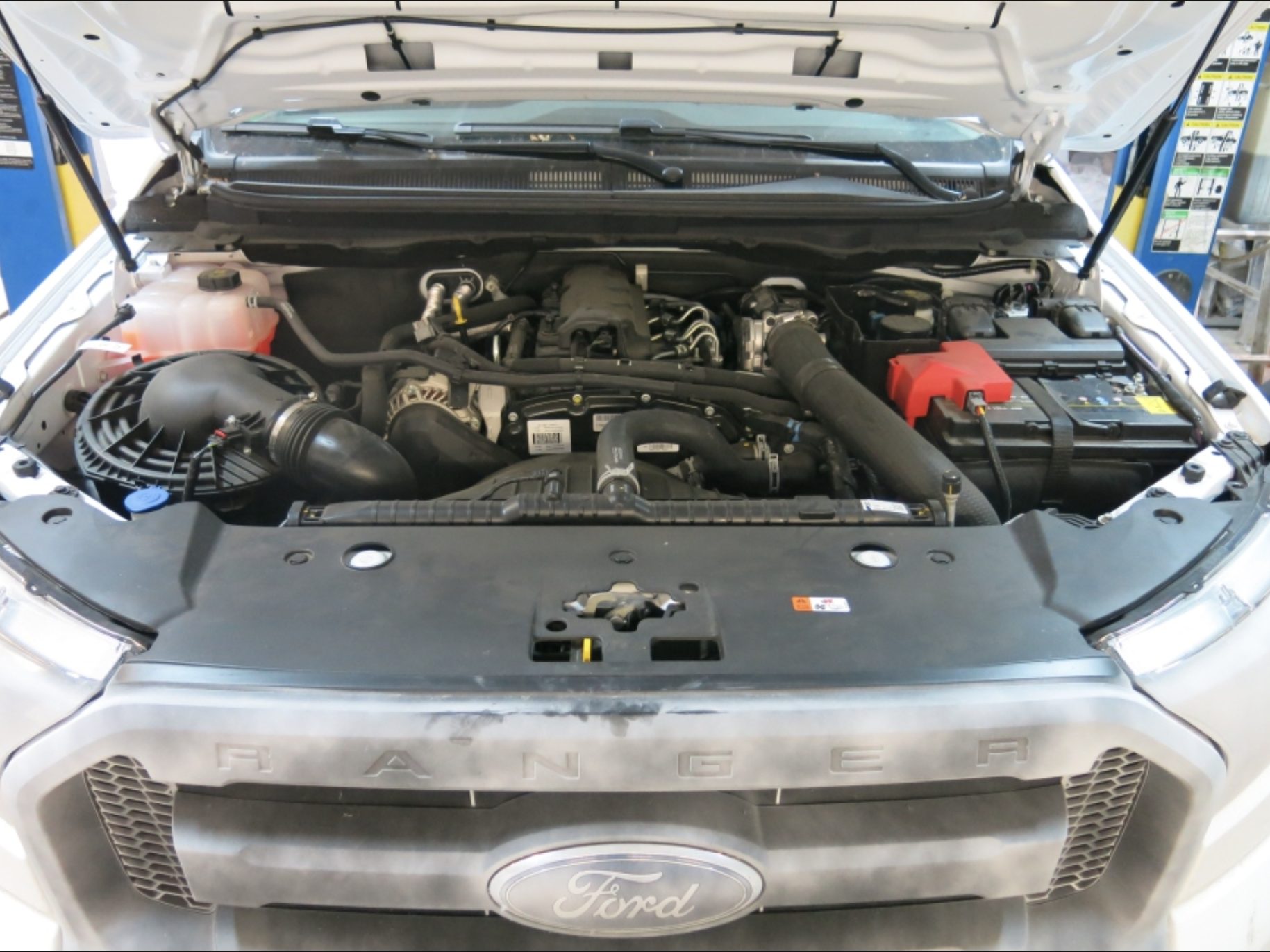

- Deschideti capota
- Deconectati cablul terminalului negativ al bateriei

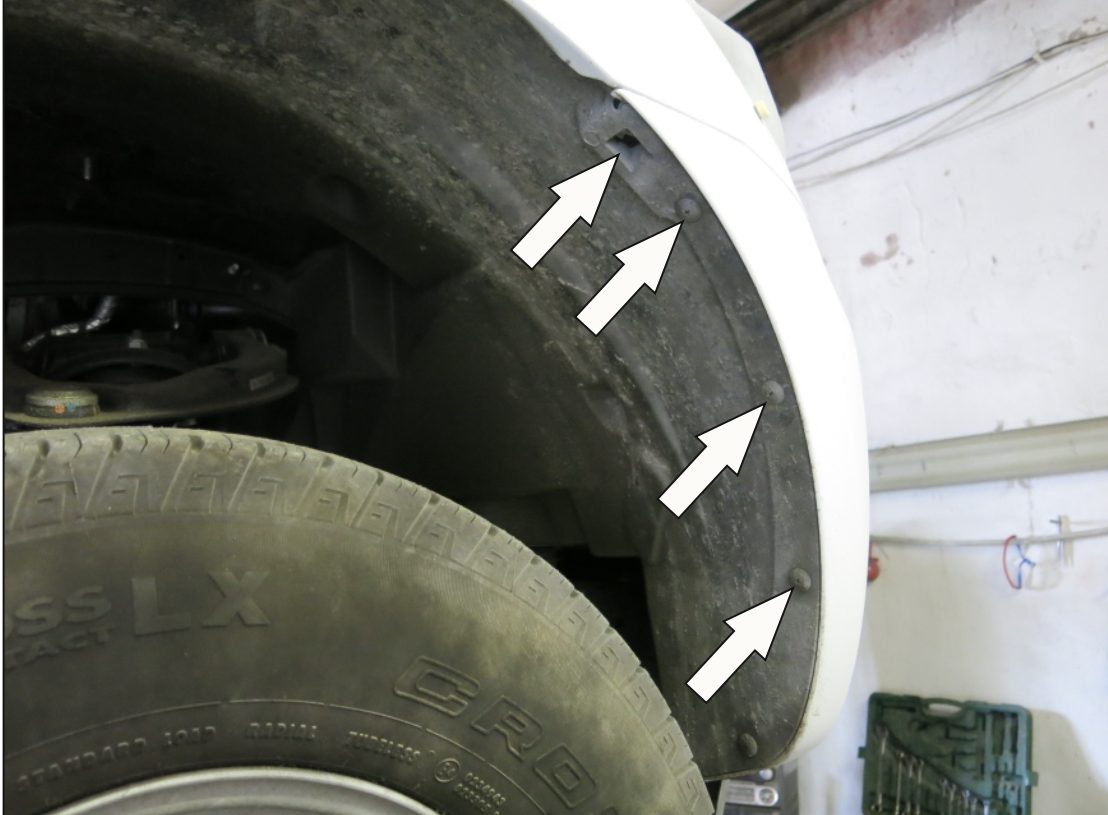

3. Scoateti cele 3 suruburi din interiorul aripilor de pe fiecare parte a vehiculului
*Puneți deoparte pentru reutilizarea ulterioră.

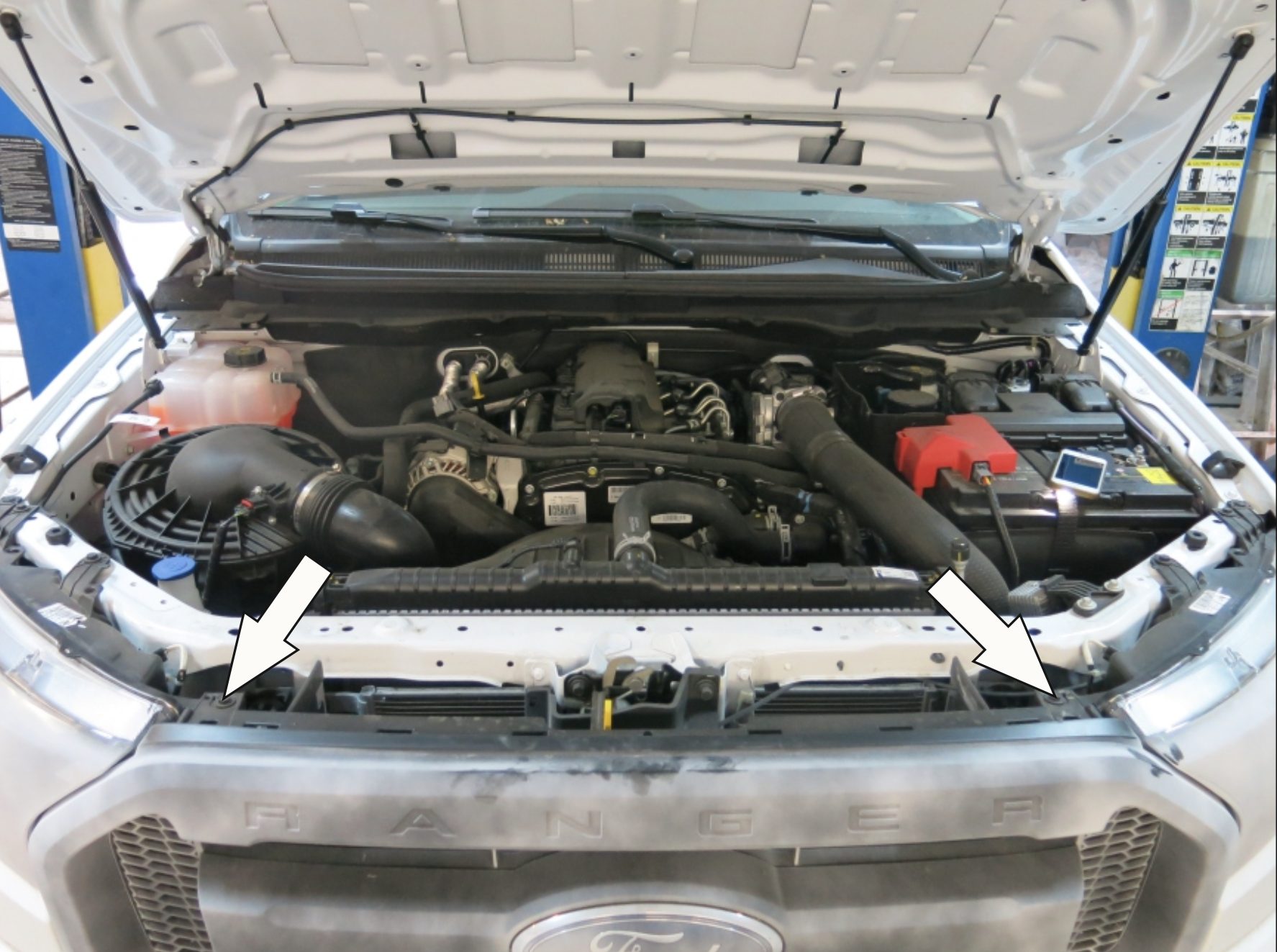

4. Scoateți 4 suruburi
*Puneți deoparte pentru reutilizarea ulterioră.

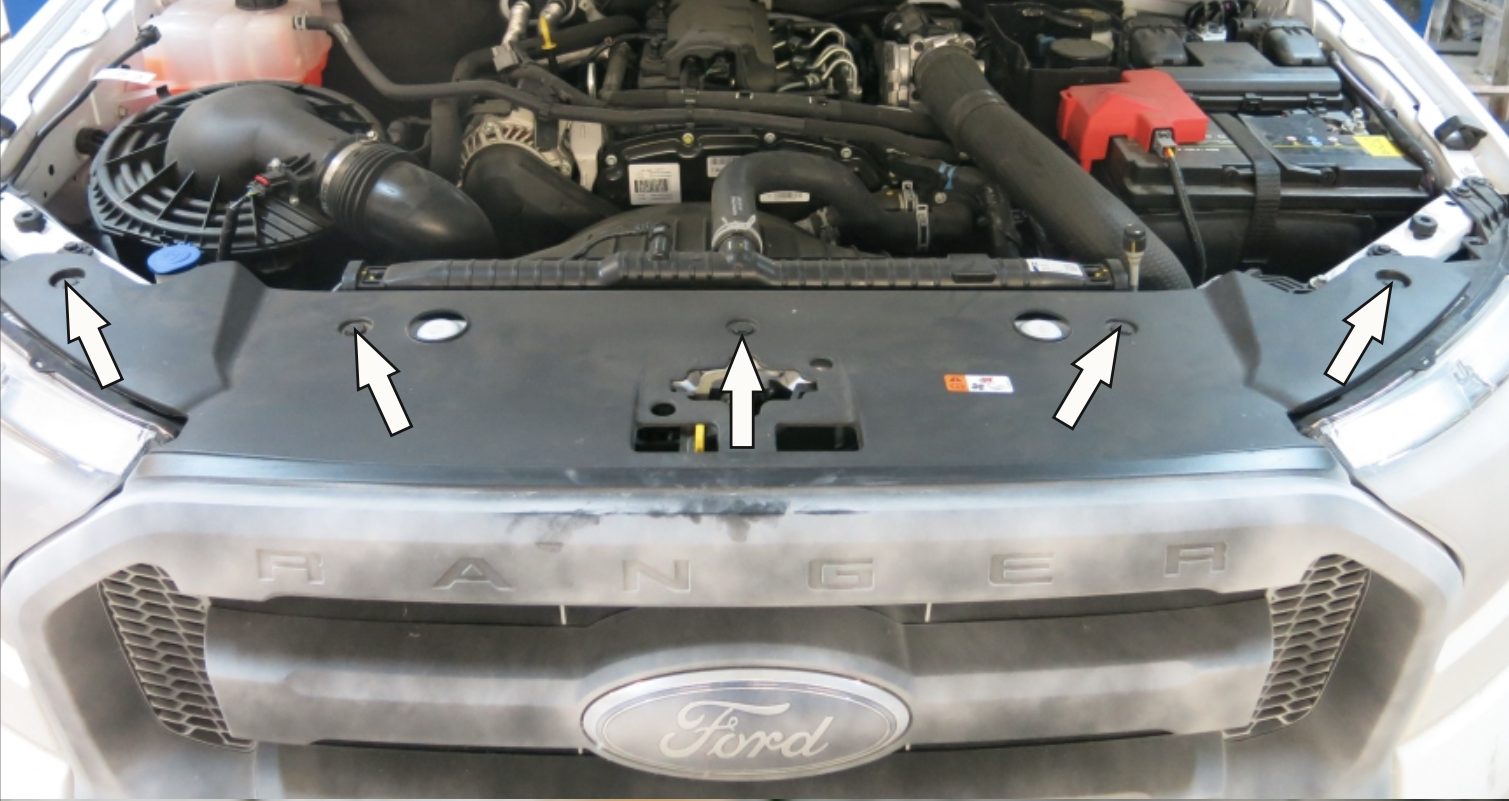

5. Scoateți clipsurile din plastic de pe grila radiatorului.
* Puneți deoparte pentru reutilizare ulterioară

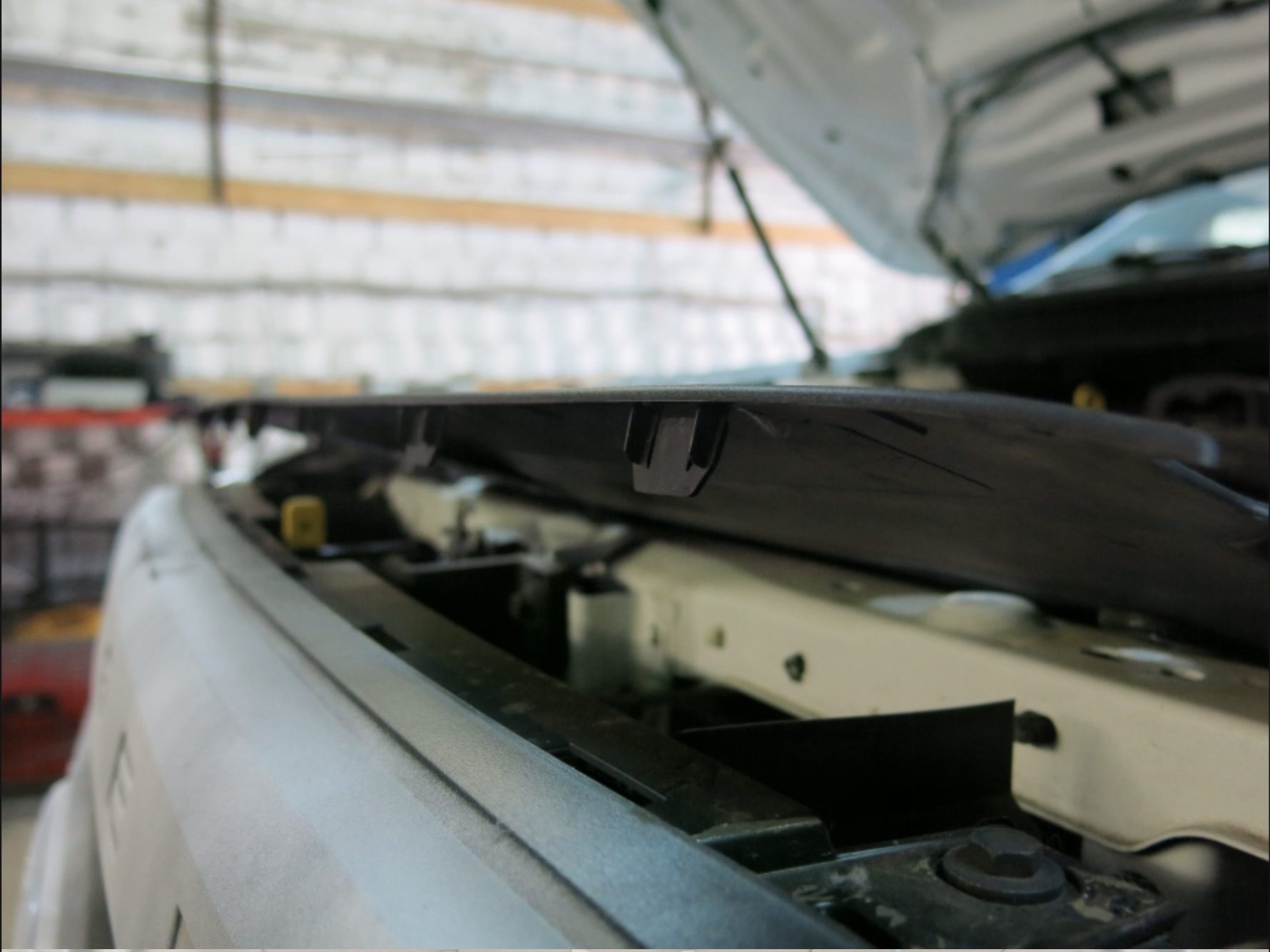

6. Trageți panoul în sus și scoateți-l.
7. Scoateți cele 2 șuruburi din grila radiatorului.
*Pune deoparte pentru reutilizare mai târziu
8. Scoateți cele 2 șuruburi din partea inferioară a grilajului radiatorului, apoi scoateți grila radiatorului.
* Puneți deoparte pentru reutilizare ulterioară

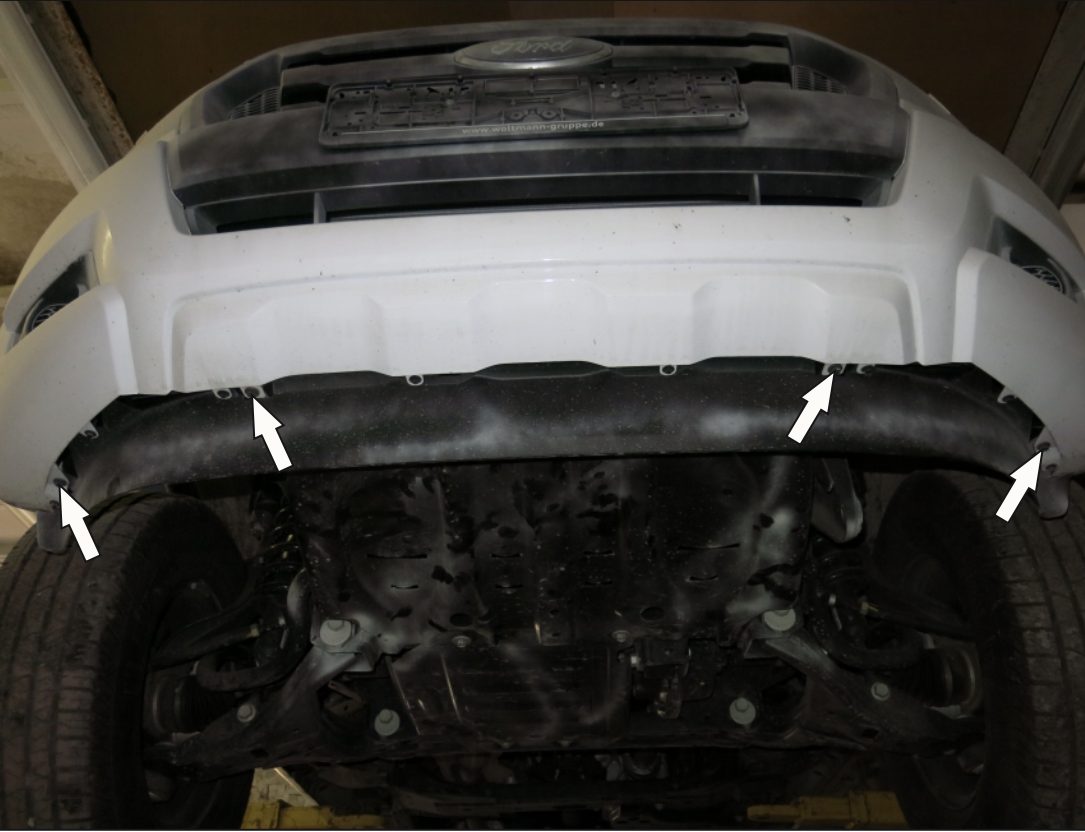

9. Scoateți clipsurile de plastic din bara de protecție.
* Puneți deoparte pentru reutilizare ulterioară
10. Scoateți bara de protecție trăgând bara de protecție spre dvs. ținând lateralele.
11. Scoateți clipsurile de plastic din panou. Scoateți panoul.
* Puneți deoparte pentru reutilizare ulterioară

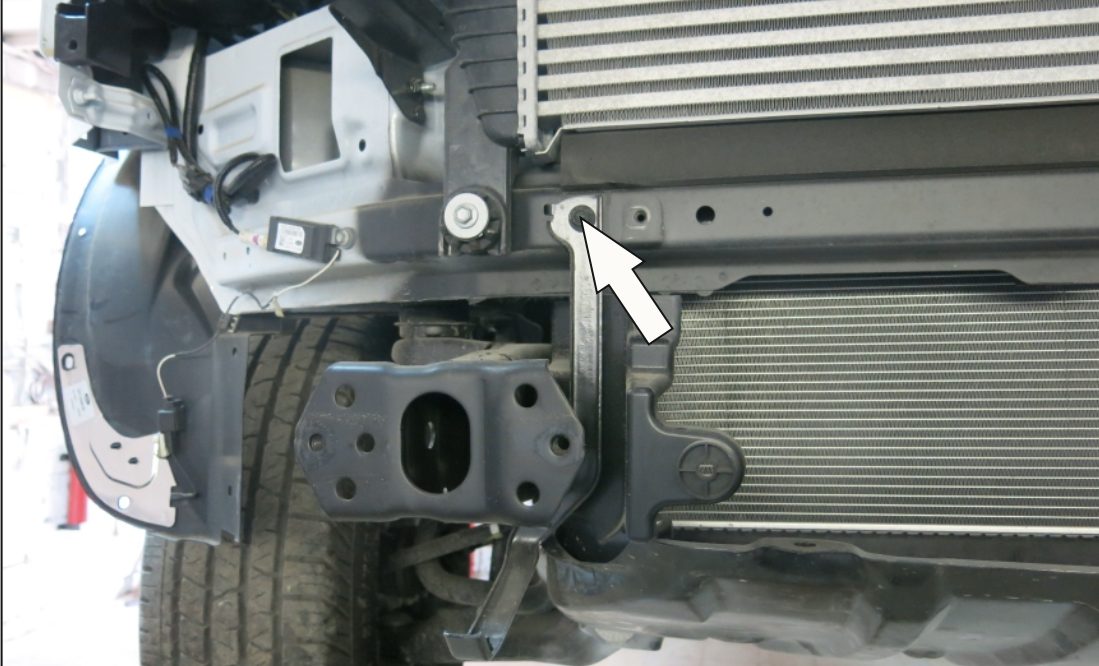

12. Scoateți cele 2 șuruburi din racordul plăcii de protecție.
* Puneți deoparte pentru reutilizare ulterioară.

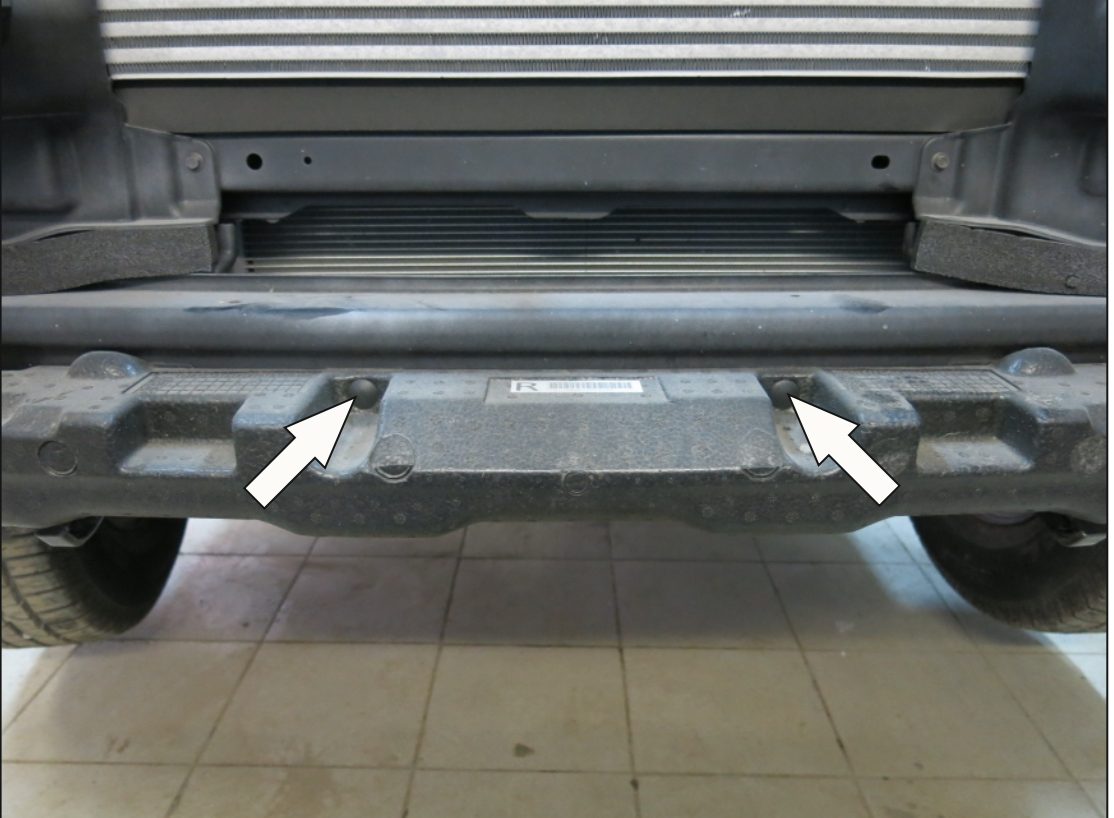

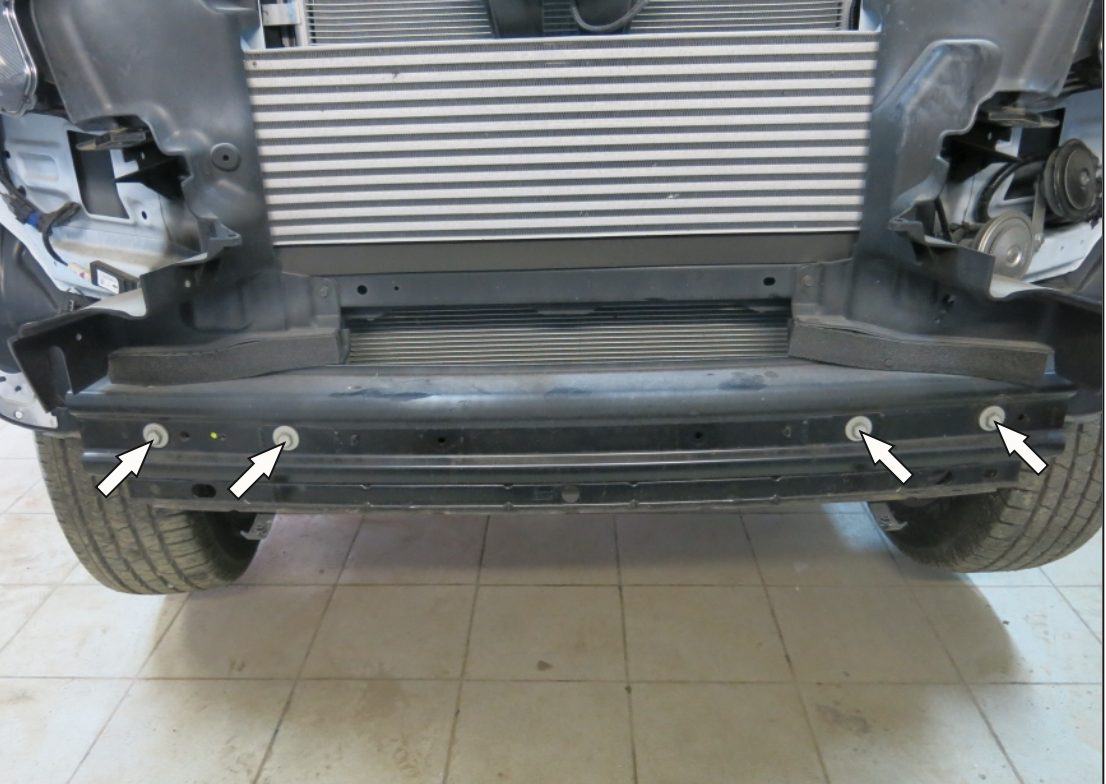

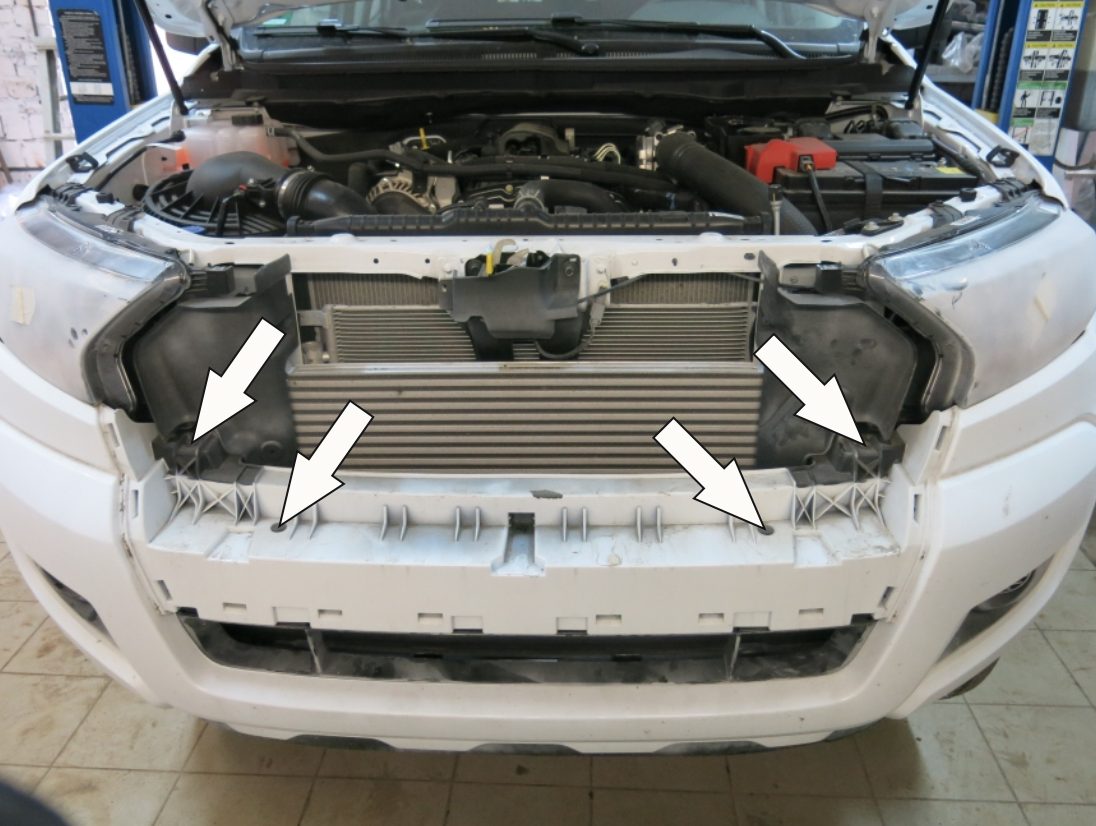

13. Scoateți cele 4 șuruburi din suportul barei de protecție față. Scoateți suportul.
* Puneți deoparte pentru reutilizare ulterioară

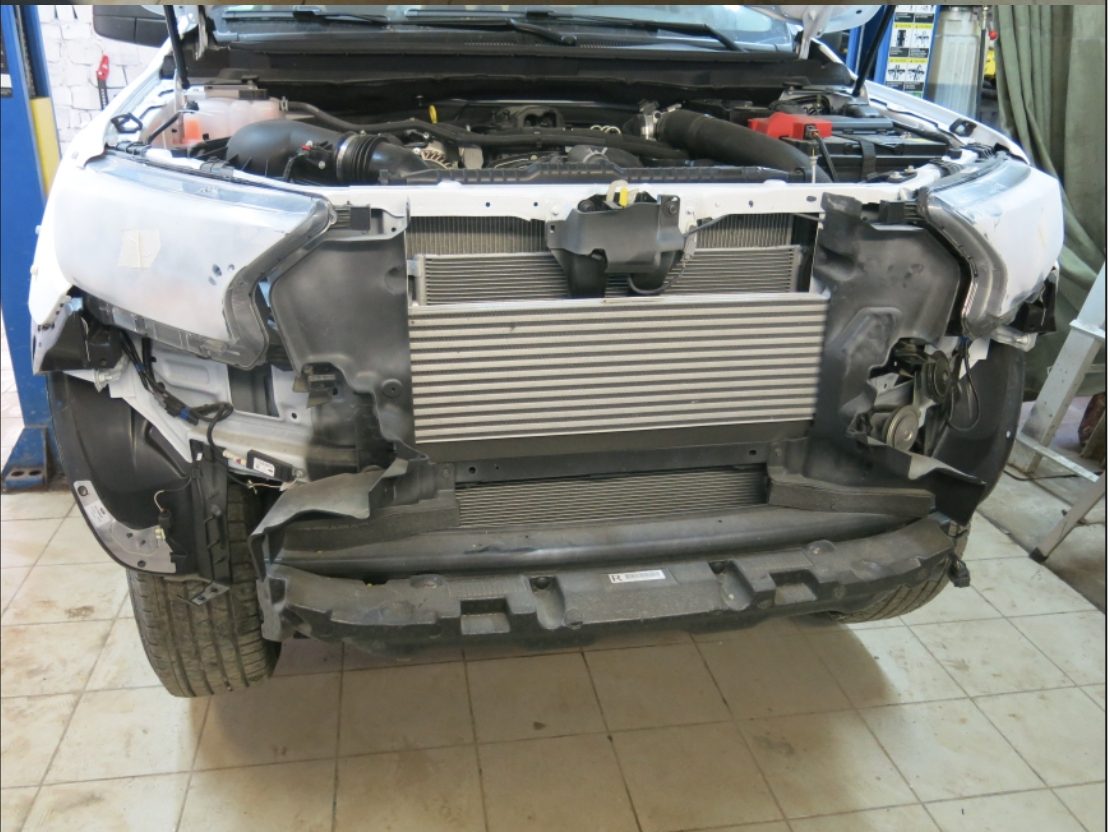

14. Scoateți elementele laterale din plastic.
15. Scoateți cele 3 șuruburi din suporturile de plastic din ambele părți din stânga și din dreapta ale vehiculului.
* Puneți deoparte pentru reutilizare ulterioară
16. Scoateți șuruburile, apoi scoateți panourile barei de protecție.
* Puneți deoparte pentru reutilizare ulterioară

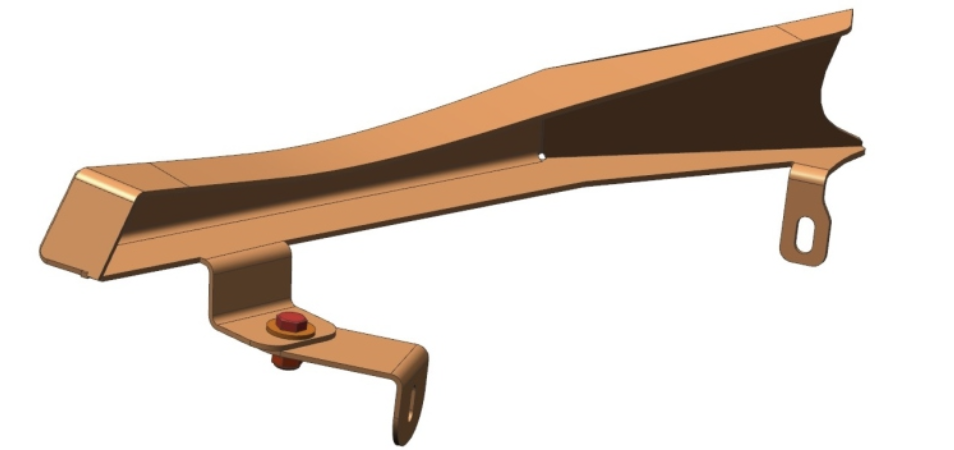

17. Montați suportul ( 17 ) pe panouri ( 11 , 12 ) așa cum se arată în imagine . Fixați-le cu șuruburi M6x20 (A), piulițe M6 (J) și șaibe penny 6 (N). Nu strângeți încă.

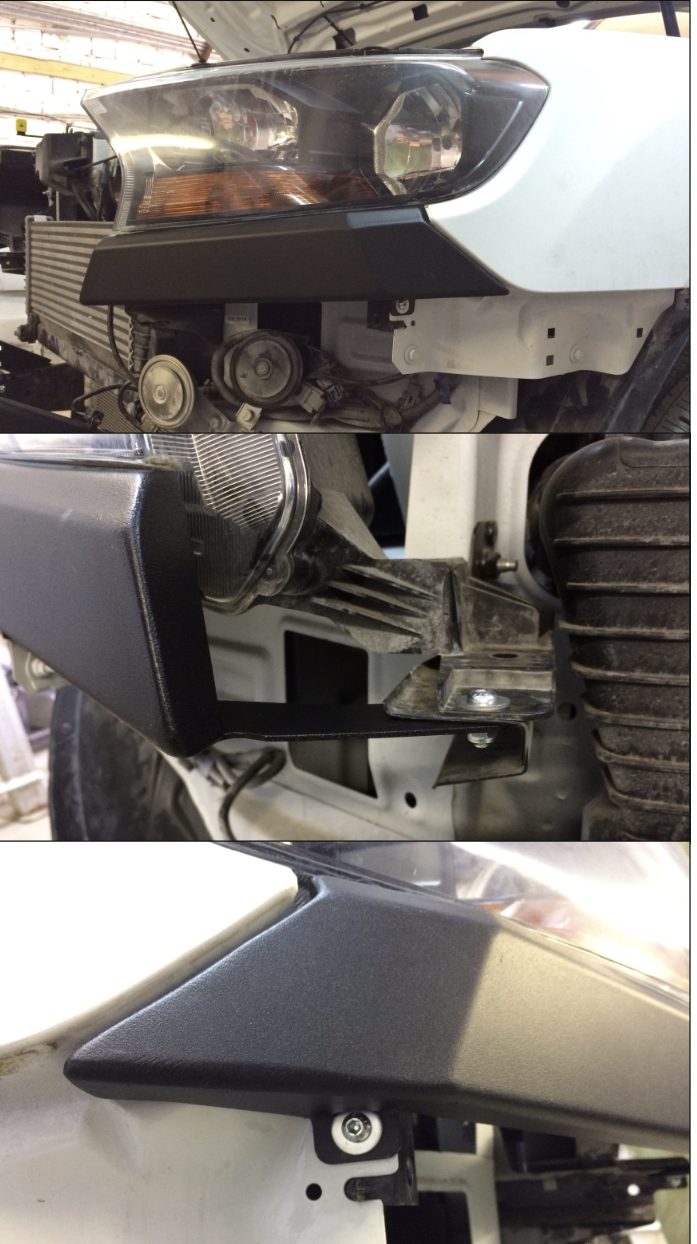

18. Montați panoul sub far. Fixați suportul sub far. Fixați-le cu șurubul M6x20 (F) și șaibe penny 6 (N).
19. Fixați panoul pe caroserie folosind șurubul OE. Reglați poziția.
20. Strângeți șuruburile.
21. Montați sub panouri luminoase ( 9,10 ). Fixați-le cu șurubul M6x20 (F), piulițe M6 (J) și șaibe penny 6 (N).

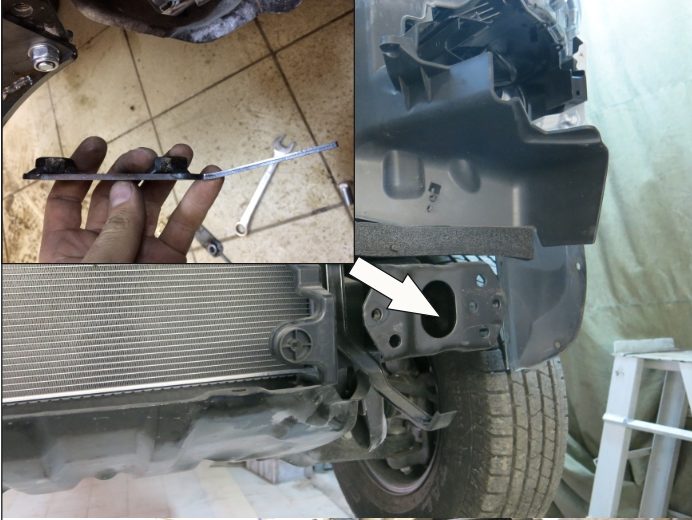

22. Introduceți piulițele ( U ) în șasiu.

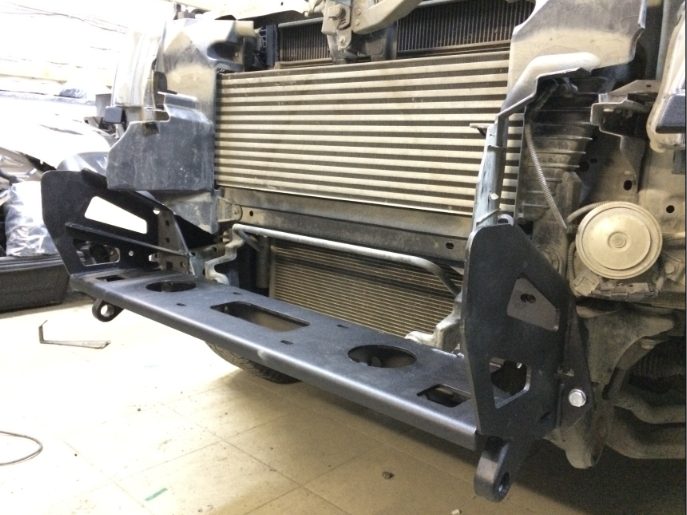

23. Instalați suportul troliului ( 2 ) pe șasiu. Fixați-l cu șuruburi M10x30 (D), piulițe M10 (L) și șaibe 10 (P). Nu strângeți încă.

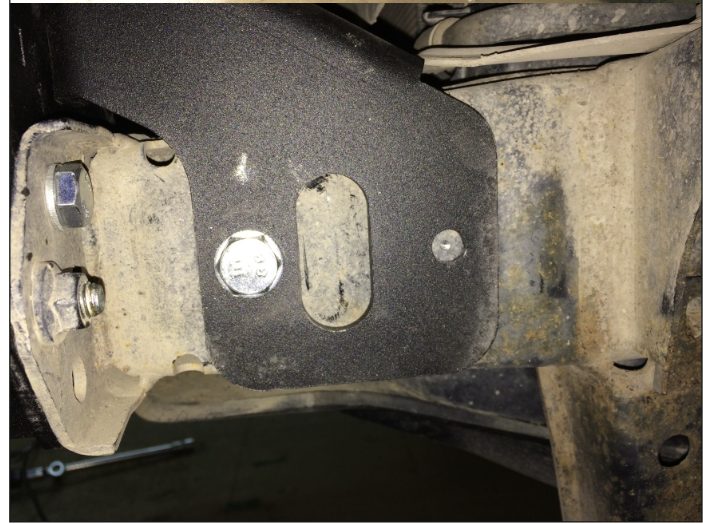

24. Fixați suporturile de reglare ( 5 , 6 ). Fixați-le pe suportul troliului cu șuruburi M10x30 (D), piulițe M10 (L) și șaibe 10 (P). Fixați temporar suportul de reglare pentru a introduce piulița M12 ( U ) prin orificiul OE cu șurubul M12x30 ( E ) și șaiba 12 ( Q ). Faceți un semn pentru găurire. Scoateți suportul de reglare și găuriți un orificiu cu diametrul de 12 mm. Montaţi suportul de reglare ( 5 , 6 ) înapoi la locul său .

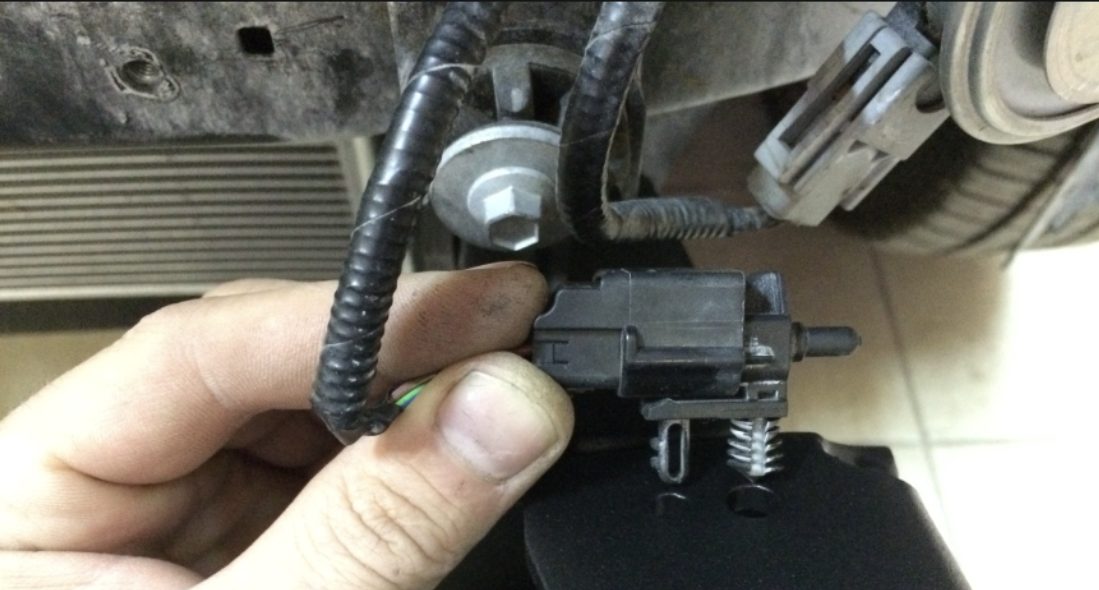

25. Fixați senzorul de temperatură pe suport.
26. Așezați troliul pe suportul ( 2 ) și fixați-l cu șuruburile furnizate cu troliul.
27. Pentru Ranger cu senzori de parcare: Scoateți mufa și instalați senzorii de parcare.
28. Instalați șablonul ( 16 ) , așa cum se arată . Marcați forma tăieturii și găuriți 6 găuri.
29.Tăiați gaura din bara de protecție, urmând linia marcată. Faceți 6 găuri de 8 mm.

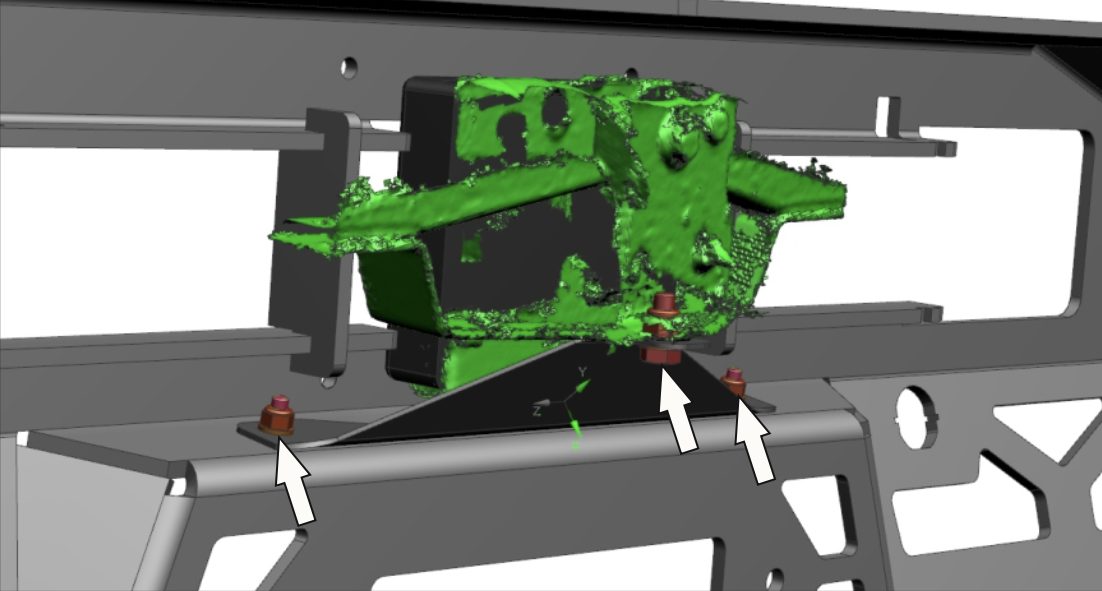

30. Instalați radarul și suportul nr.2 (15) în bara de protecție, folosind șuruburi M6x25 (G), șaibe 6 (M), piulițe. M6 ( J ) , șurub M8x20 ( B ) , șaibe 8 ( O ) , piuliță M8 ( K ) , așa cum este prezentat .
31. Fixați partea inferioară a radarului folosind suportul nr.1 (14), șurubul M10x20 (C), șaibe 10 (P) și piulițe M10 (L), așa cum se arată.

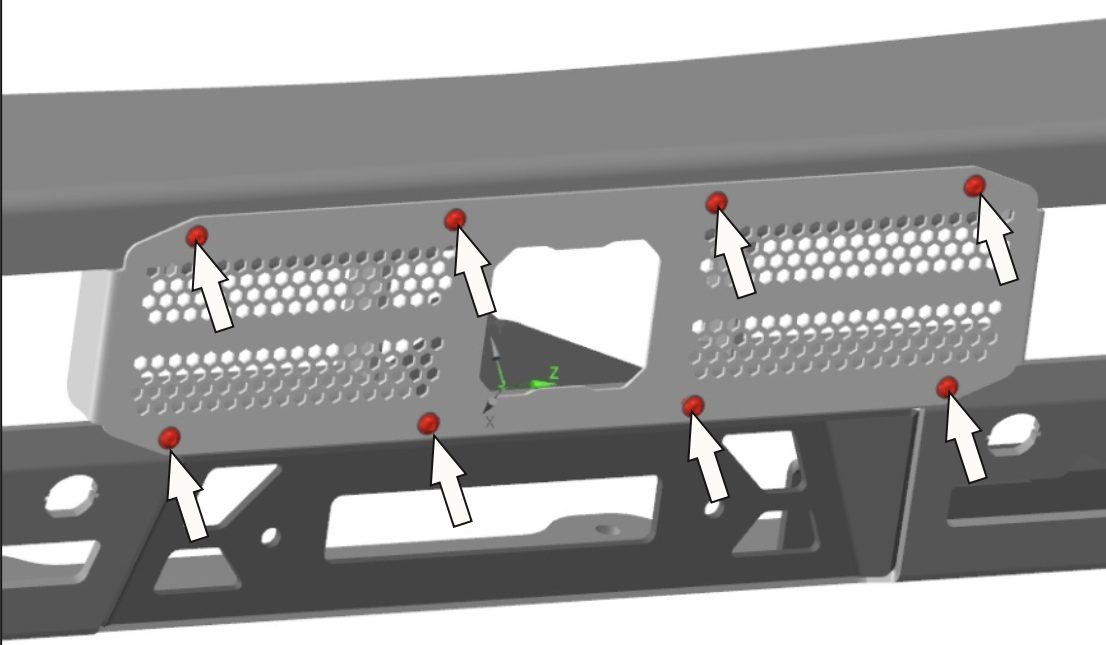

32. Instalați suportul decorativ (13), folosind șuruburi M6x25 (G), șaibe 6 (M), piulițe M6 (J), așa cum se arată.

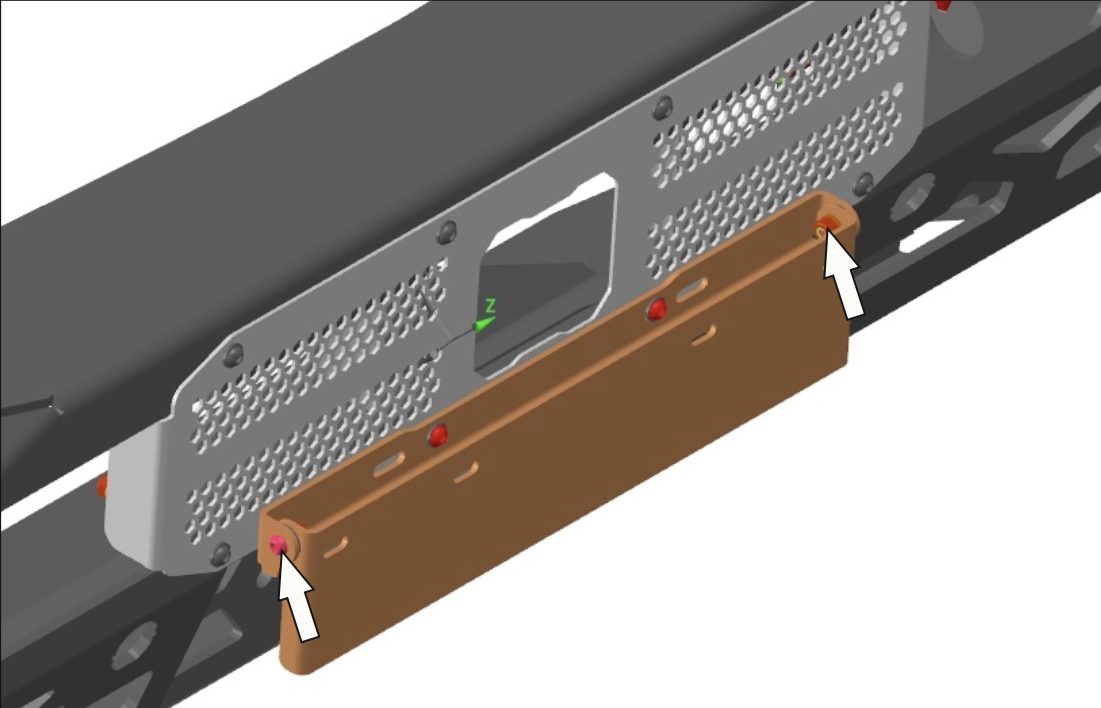

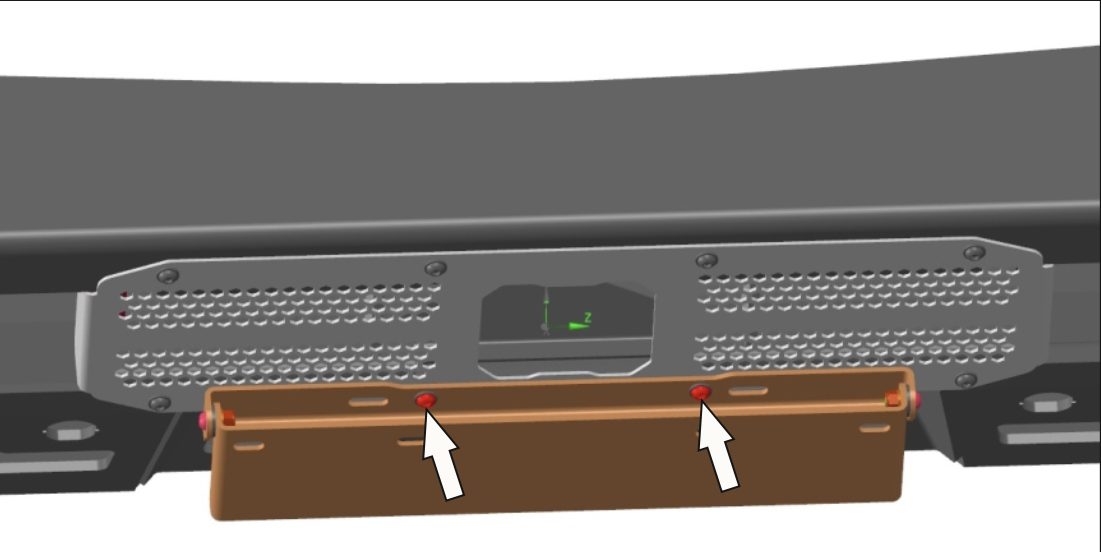

33. Montați plăcuța de înmatriculare (4) folosind șuruburi M6x25 (G), piulițe M6 (J) și șaibe 6 M).
34. Reglați unghiul plăcuței de înmatriculare. Strângeți toți conectorii după aceea.

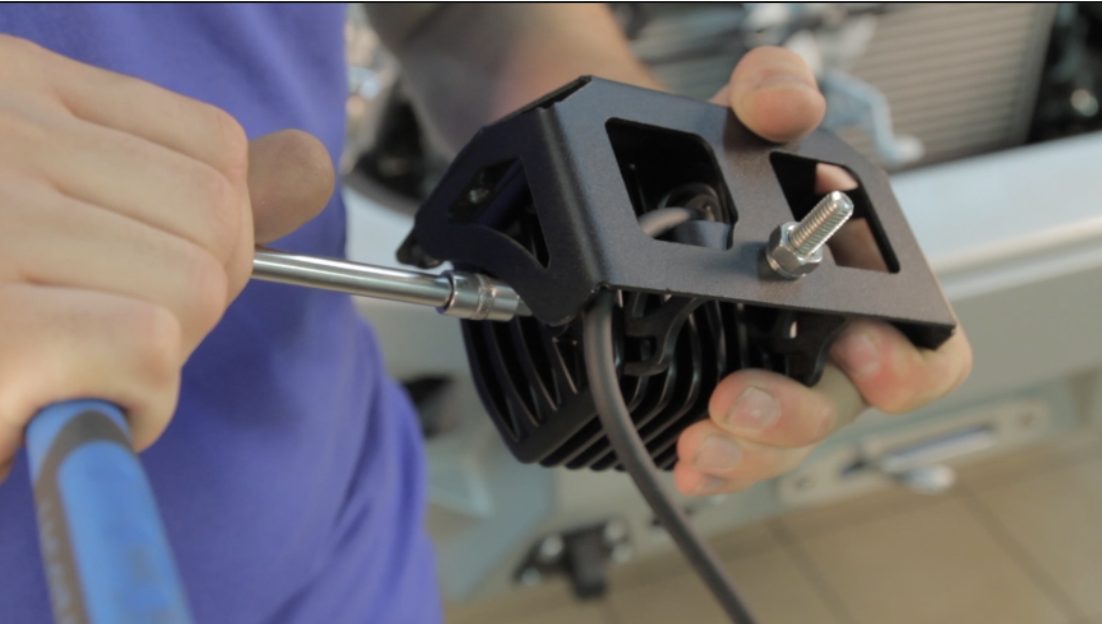

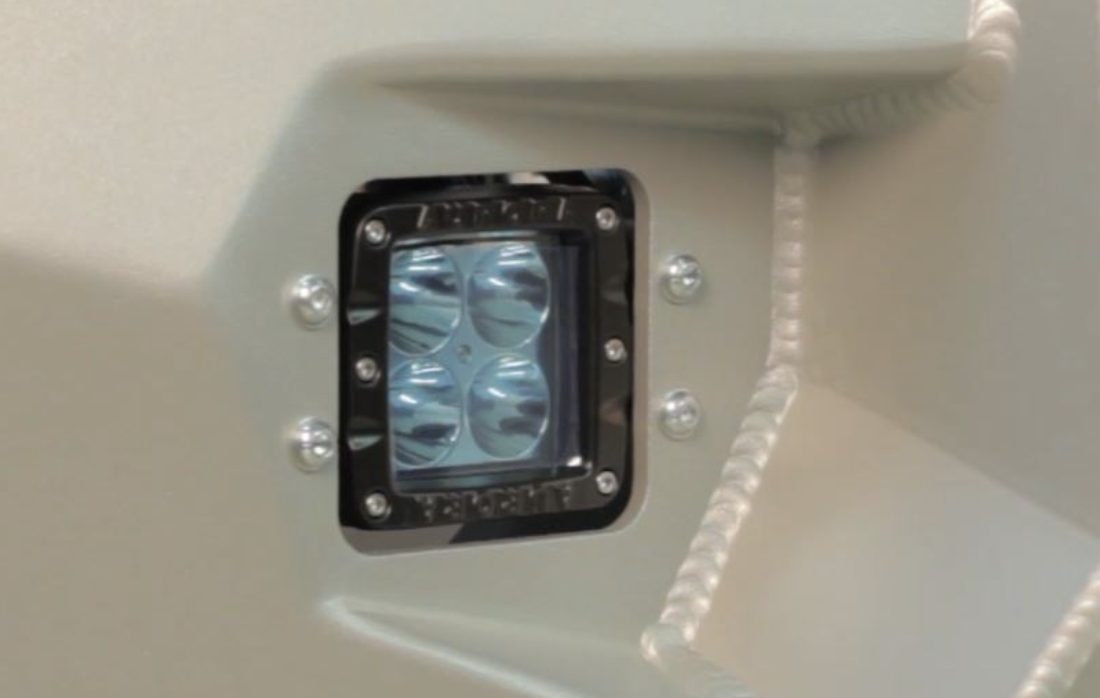

35.Montați luminile LED în suporturi ( 3 ). Strângeți îmbinările.
* Luminile LED nu sunt furnizate cu bara de protectie.
36. Montați suporturile ( 3 ) cu lumini LED pe bara de protecție folosind șurubul M6x20 ( F ) și șaibe 6 ( M ). Reglați la poziția dorită.
* Luminile LED nu sunt furnizate cu bara de protectie.
37. Montați corpul barei de protecție ( 1 ) pe suportul troliului ( 2 ) . Fixați partea inferioară pe suporturi folosind șuruburi M10x30 (D), introduceți piulițele M10 (T) și șaibe 10 (P). Nu strângeți încă.

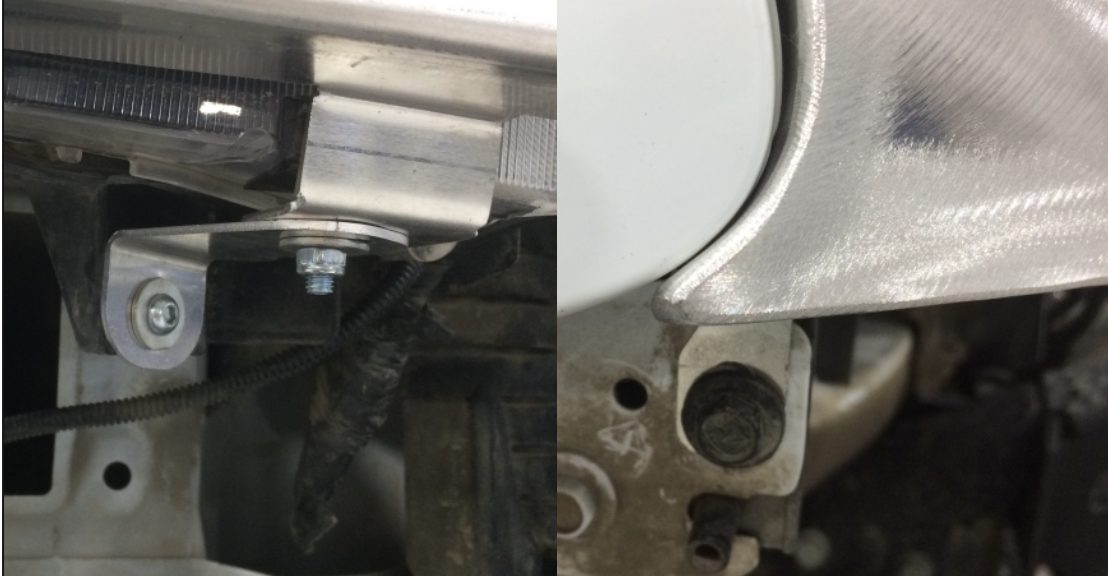

38. Așezați șurubul M10x30 (H) cu șaibe înfundate (S) din ambele părți din stânga și din dreapta, așa cum se arată în imagine și fixați cu piulițe M10 (L) și șaibe 10 (P). Nu strângeți încă.
39. Reglați bara de protecție până când aveți un spațiu egal între caroseria vehiculului și bara de protecție pe ambele părți. Strângeți șuruburile după aceea.
40. Așezați piulițele M6 în U (I) pe corpul barei de protecție 1).

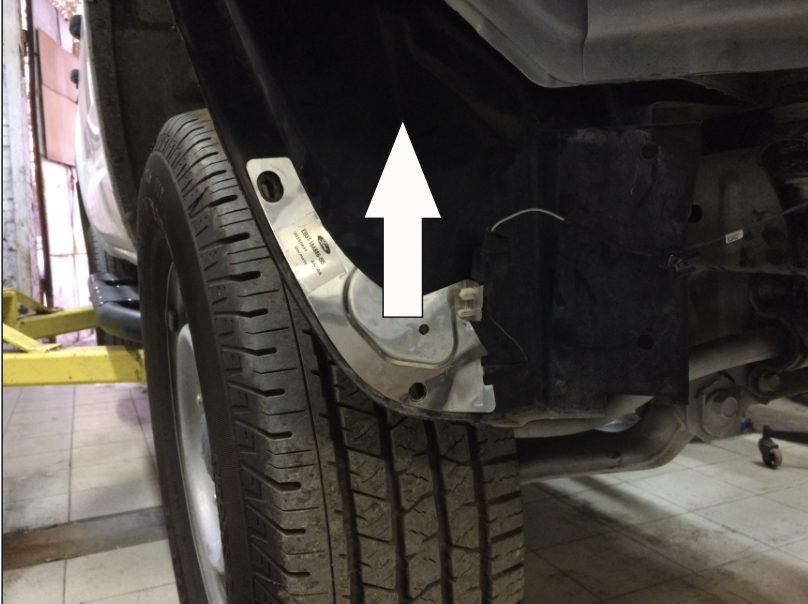

41. Din partea dreaptă, desprindeți antena de pe aripa. Mutați antena în sus, sub bară.

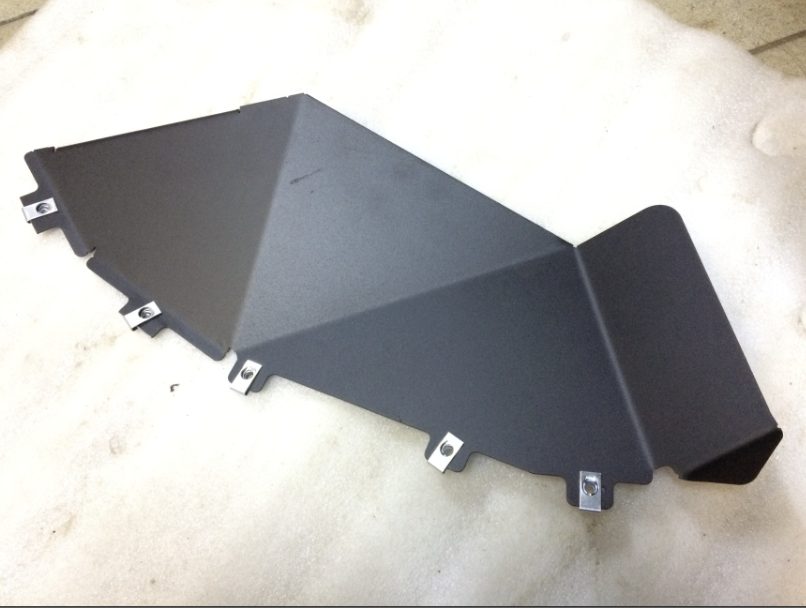

42. Așezați piulița M6 în U (I) pe clapele din stânga și din dreapta (7, 8).

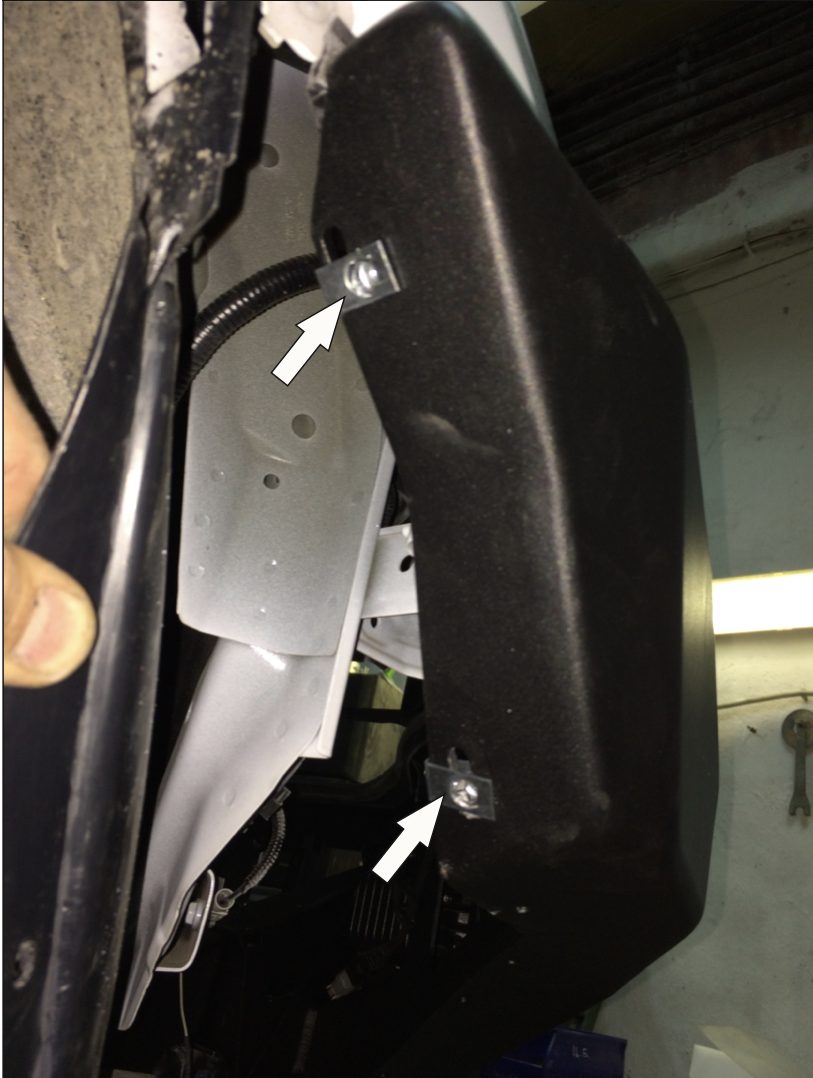

43. Montați clapetele ( 7 , 8 ) folosind șurubul M6x20 F ) și șaibe 6 ( M ) . Asigurați-vă că clapetele sunt fixate în interiorul barei de protecție, nu în exterior.

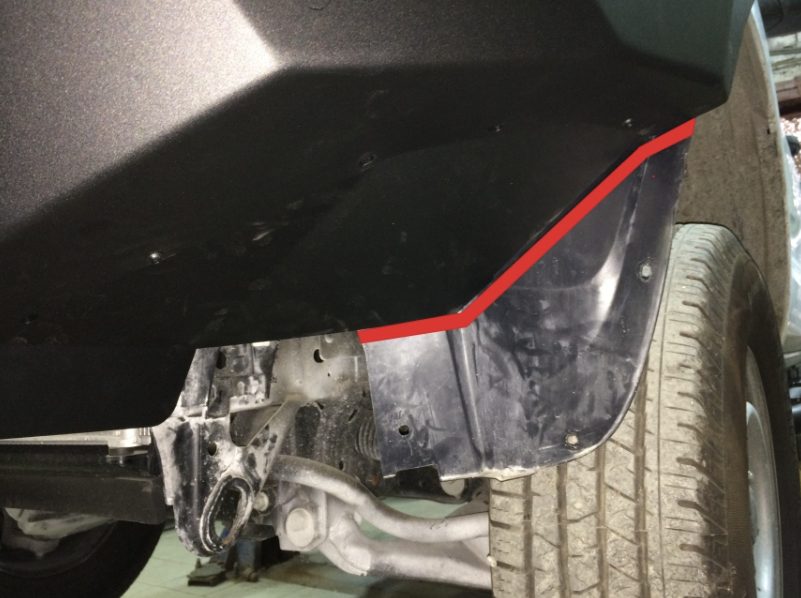

44. Împingeți clapetele (7, 8 la aripile din plastic OE și marcați linia de tăiere, apoi tăiați aripa din plastic OE. * Este mai ușor să tăiați aripa din plastic atunci când clapetele nu sunt instalate.

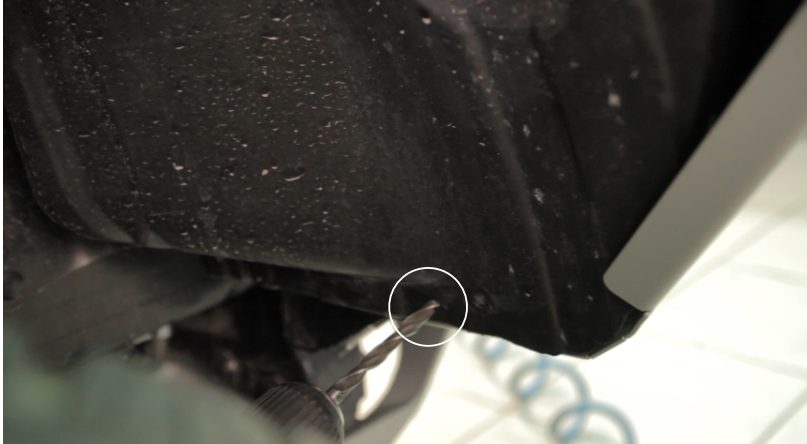

45. Marcați o gaură din partea interioară a aripii roții atât din partea stângă, cât și din partea dreaptă a vehiculului. Găuriți o gaură cu diametrul de 6-8 mm. Fixați clapetele prin aceste orificii folosind șuruburi M6x20 (A) și șaibe 6 (M).

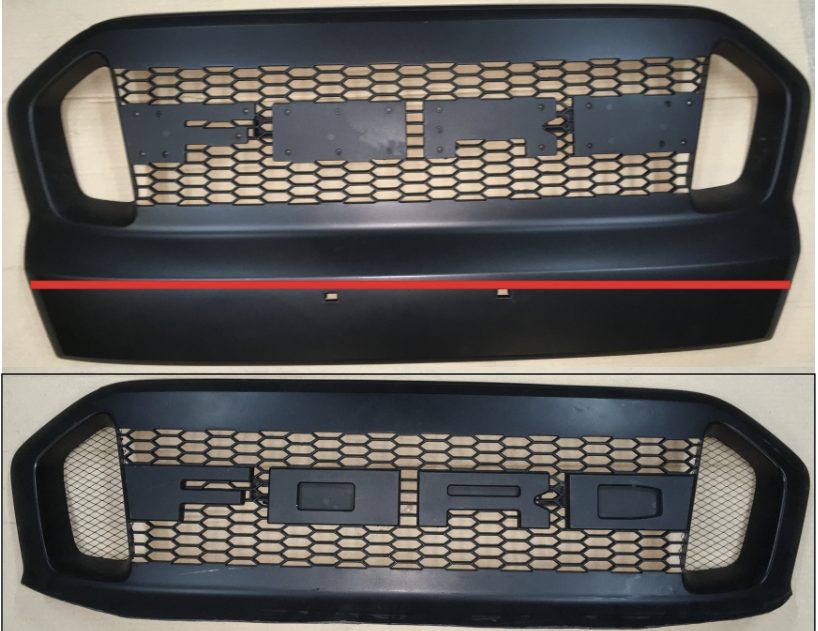

46. Tăiați grila radiatorului . Mai întâi tăiați de-a lungul liniei de îndoire. Apoi instalați grătarul pe vehicul și reglați curba. Fixați grătarul după.
Înainte de a utiliza un vehicul echipat cu o bară de protecție RIVAL:
- asigurați-vă că toate piesele sunt strânse
- verificați funcționarea troliului
- verificați toate cablurile electrice atașate la lumini
Despre Rival:
Rival este un brand premium, răspândit la nivel internațional:
- 730 angajați;
- 10 000 M2 spații de depozitare;
- 27 000 M2 spații de producție;
- 30 ingineri în departamentul R&D;
- 2 fabrici: IATF 16949:2016, ISO 14001:2015, ISO 9001:2015.
- 2 centre globale de logistică în Bremen Germania și Houston Texas.
În România și Bulgaria produsele Rival sunt distribuite oficial de către Best Ride.
- Produsul poate fi achiziționat accesând link-ul următor: Bara Fata Aluminiu HD Rival 2D.1808.1
